Visualization for Machine Learning

Autumn 2025

Agenda

1. Clustering
2. Dimensionality Reduction

Clustering

Etienne Bernard: “… the goal of clustering is to separate a set of examples into groups called clusters”

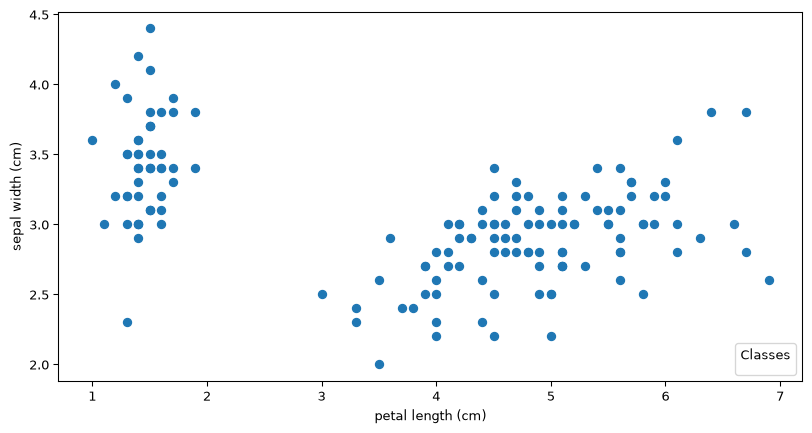

IRIS

# Code source: Gaël Varoquaux
# Modified for documentation by Jaques Grobler
# License: BSD 3 clause
#
import matplotlib.pyplot as plt

from sklearn import datasets
iris = datasets.load_iris()

_, ax = plt.subplots()
scatter = ax.scatter(iris.data[:, 2], iris.data[:, 1])
ax.set(xlabel=iris.feature_names[2], ylabel=iris.feature_names[1])
_ = ax.legend(
    scatter.legend_elements()[0], iris.target_names, loc="lower right", title="Classes"
)

IRIS

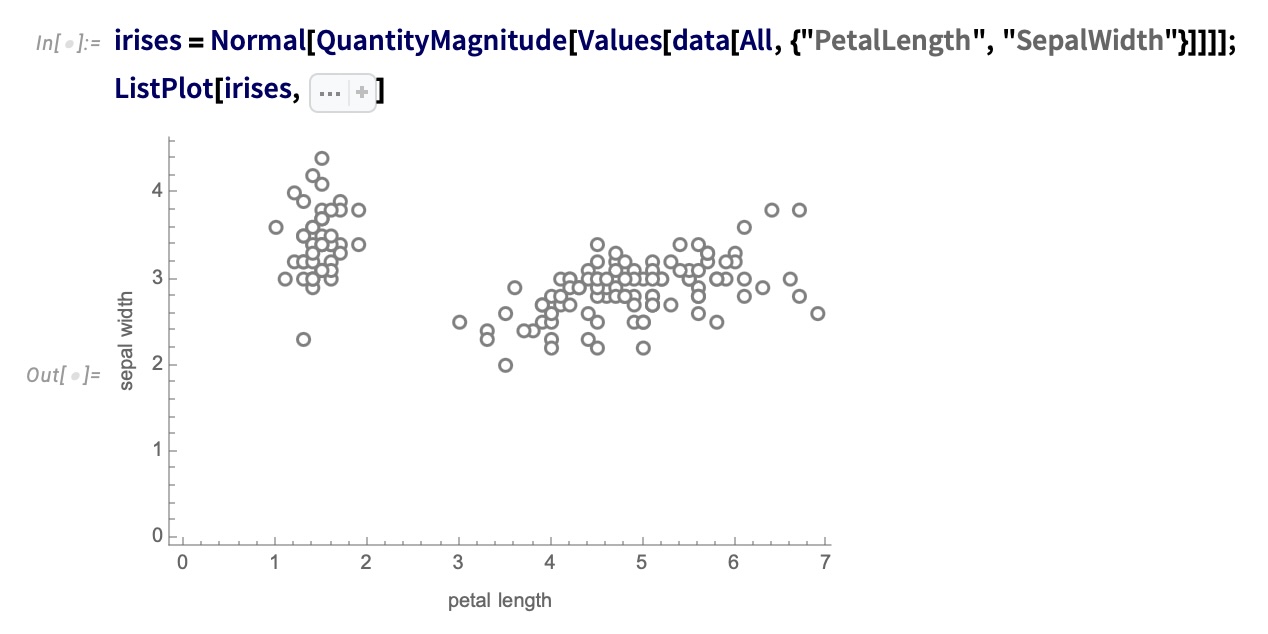

IRIS – outro olhar (Bernard)

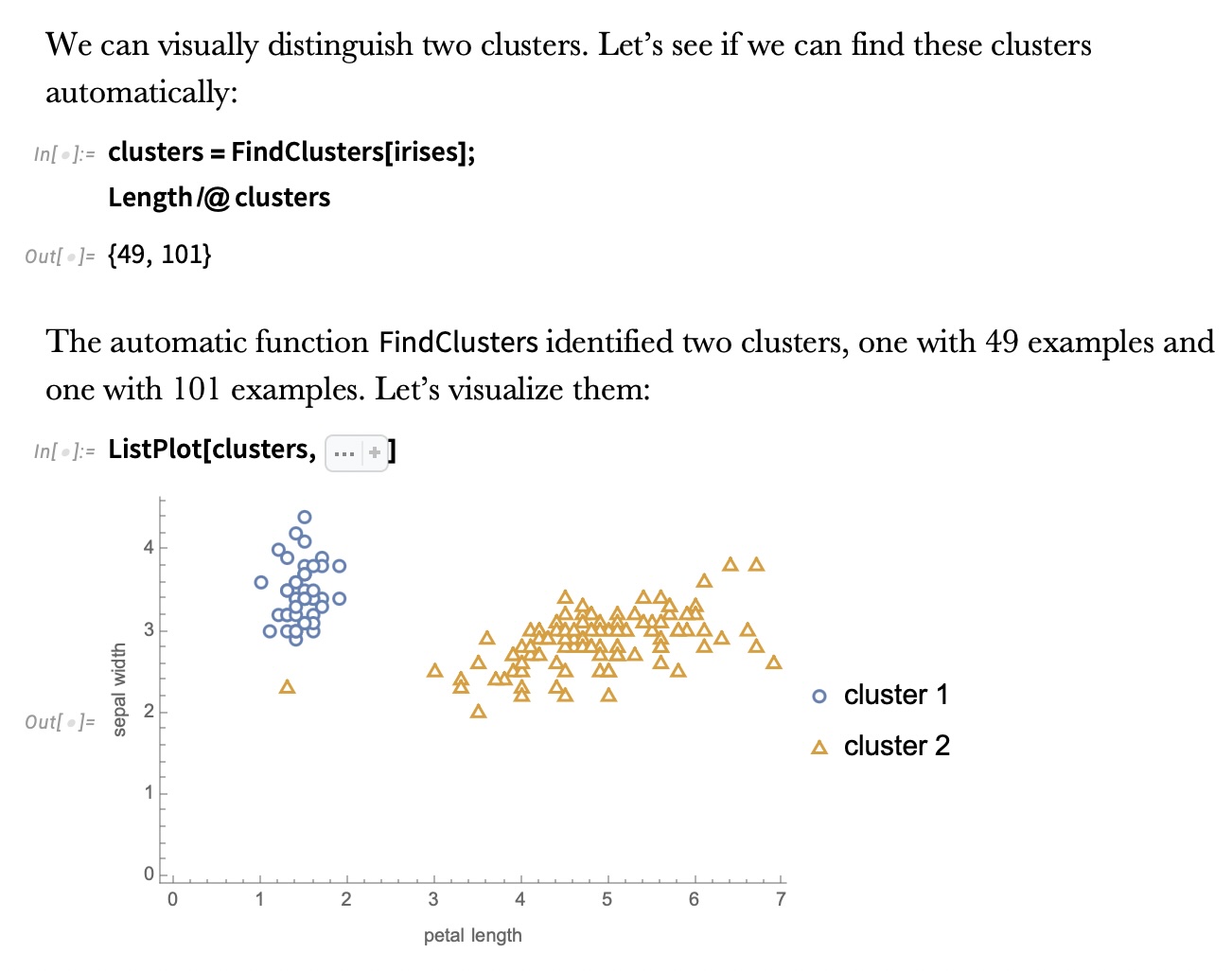

IRIS – clustering

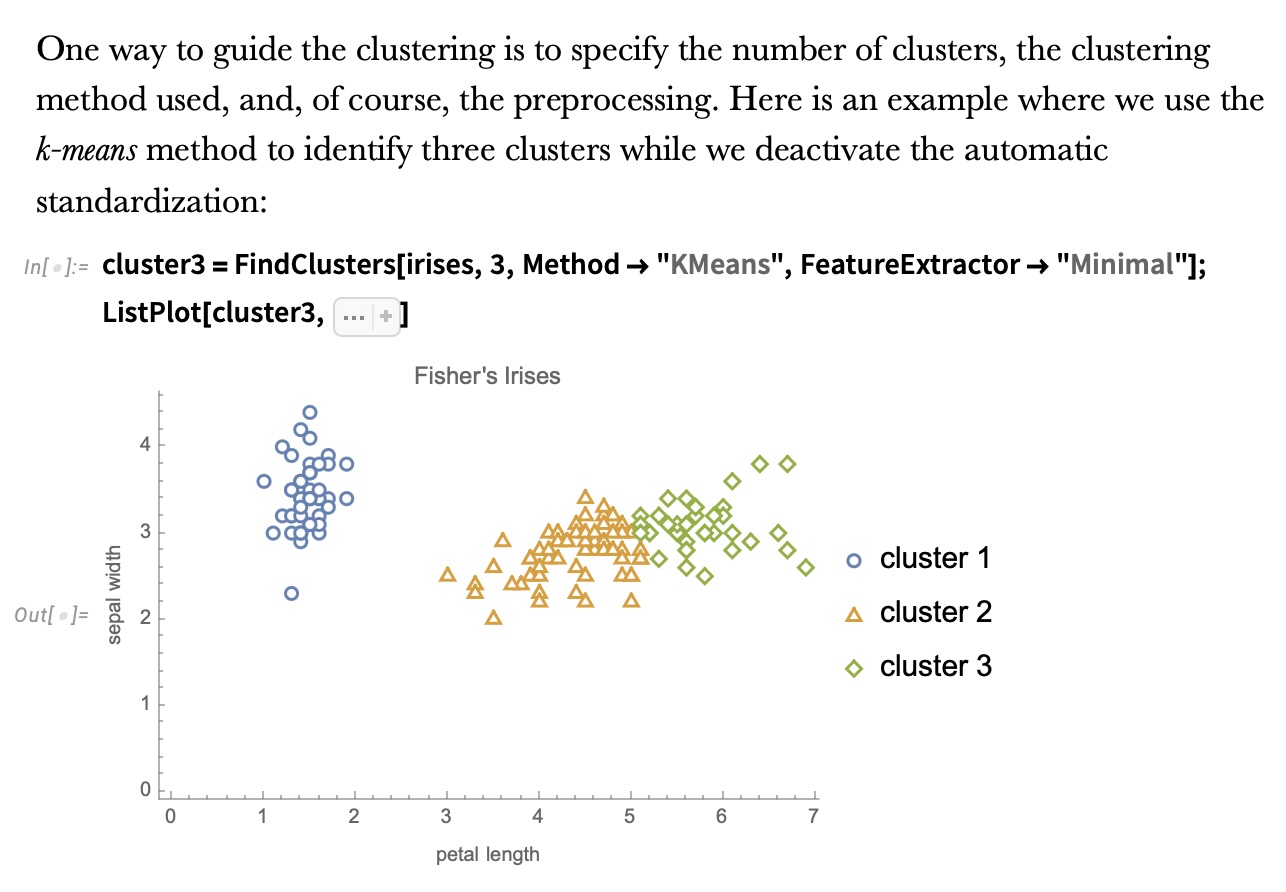

IRIS – k-means

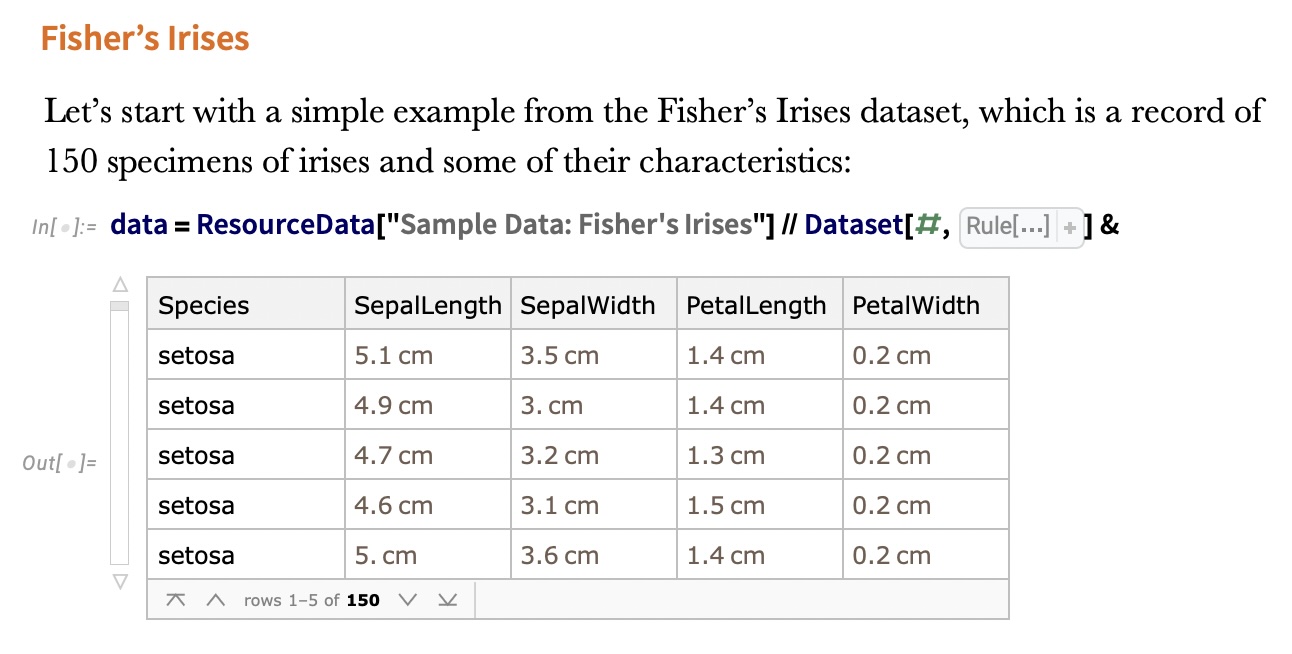

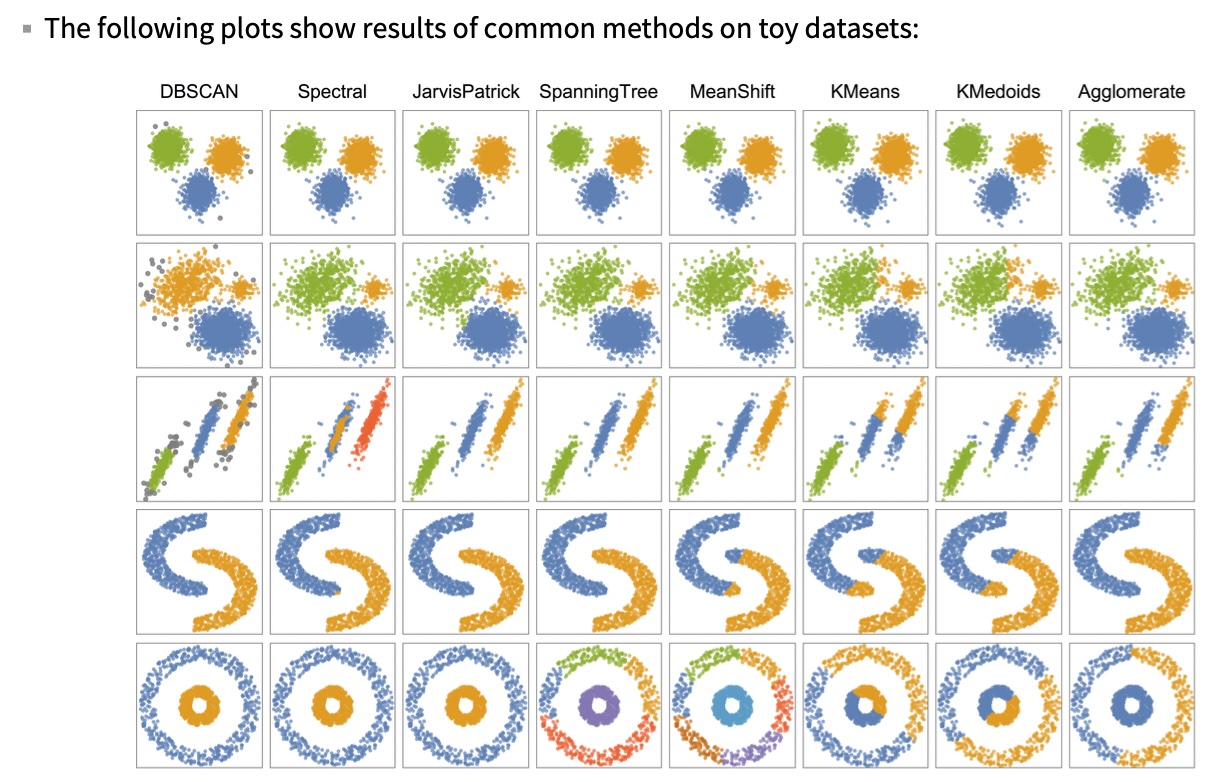

Wolfram Mathematica FindClusters

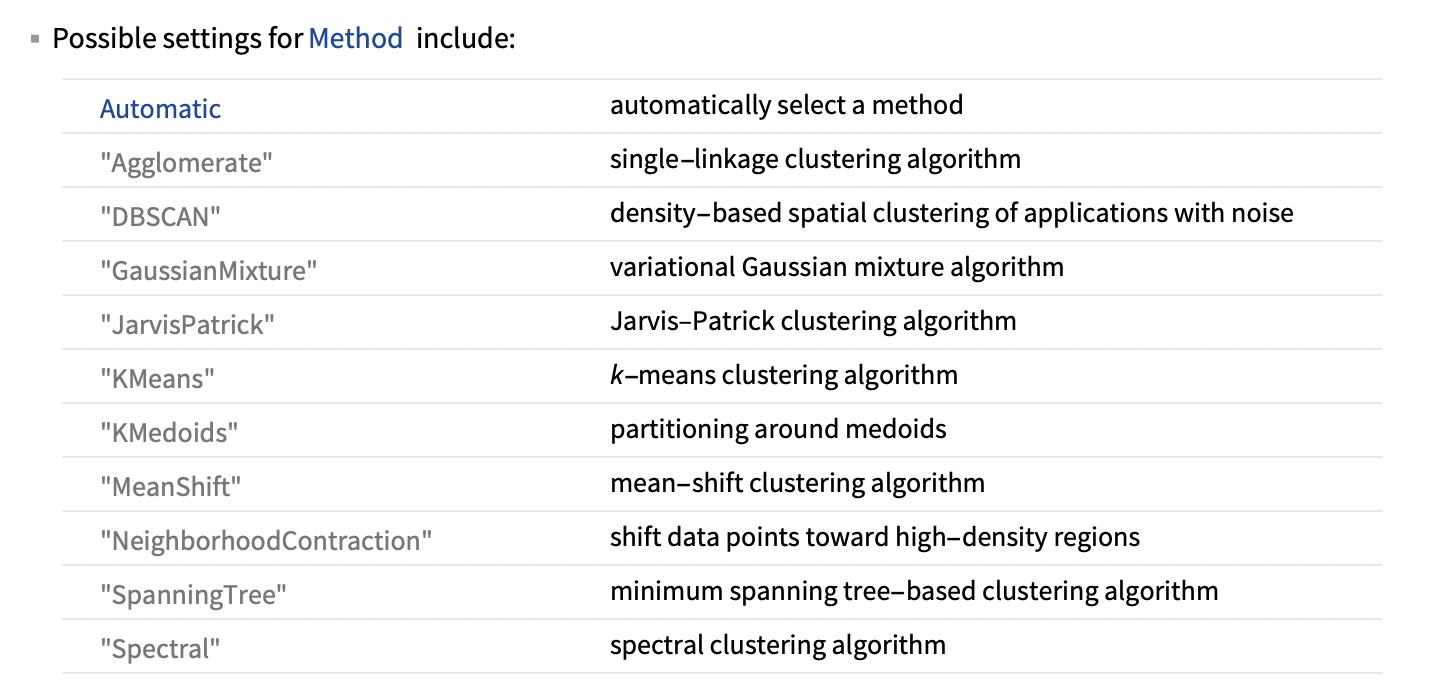

Wolfram Mathematica FindClusters

Leitura recomendada

• Obrigatória Clustering

• Cluster analysis

• K-means

• DBSCAN

Dimensionality Reduction

• Os dados de entrada podem ter milhares ou milhões de dimensões!

• Dimensionality Reduction representa os dados com menos dimensões

  • aprendizado mais fácil – menos parâmetros
  • visualization – mostra dados de alta dimensionalidade em 2D ou 3D
  • descobre a “dimensionalidade intrínseca” dos dados

Dimensionality Reduction (Yi Zhang)

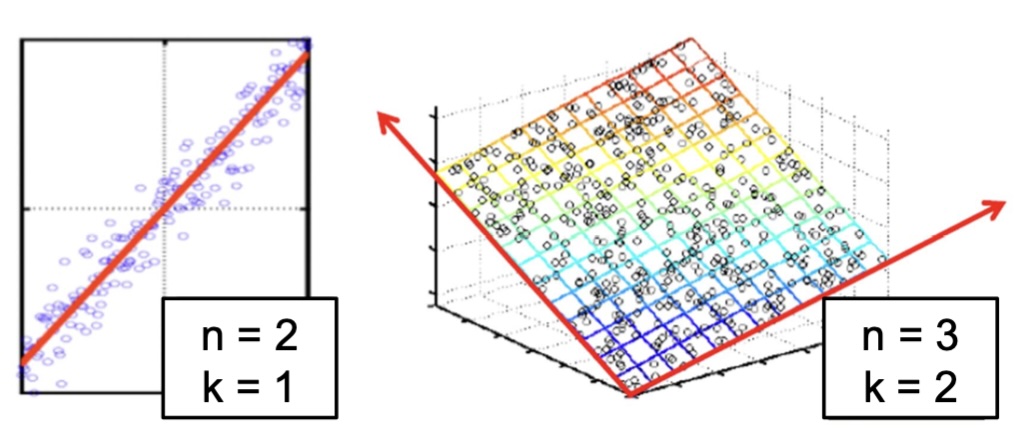

• Suposição: os dados estão em um espaço de menor dimensão

Dimensionality Reduction (Bishop)

• Suponha um dataset de “3s” perturbados de várias formas

• Quais operações realizamos? Qual é a dimensionalidade intrínseca?

• Aqui a variedade subjacente é não linear

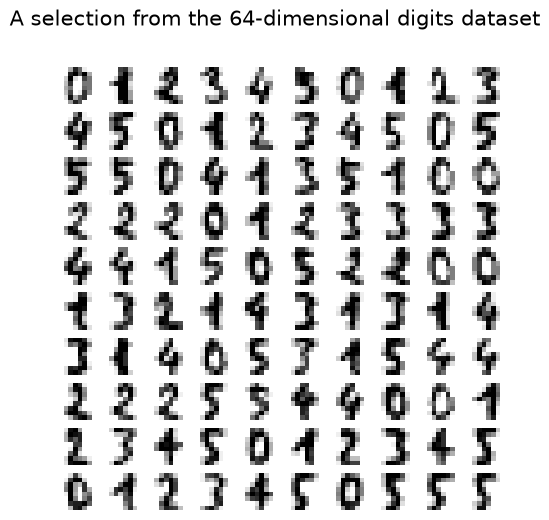

Digits

from sklearn.datasets import load_digits

digits = load_digits(n_class=6)
X, y = digits.data, digits.target

Digits - 0

array([[ 0.,  0.,  5., 13.,  9.,  1.,  0.,  0.],
       [ 0.,  0., 13., 15., 10., 15.,  5.,  0.],
       [ 0.,  3., 15.,  2.,  0., 11.,  8.,  0.],
       [ 0.,  4., 12.,  0.,  0.,  8.,  8.,  0.],
       [ 0.,  5.,  8.,  0.,  0.,  9.,  8.,  0.],
       [ 0.,  4., 11.,  0.,  1., 12.,  7.,  0.],
       [ 0.,  2., 14.,  5., 10., 12.,  0.,  0.],
       [ 0.,  0.,  6., 13., 10.,  0.,  0.,  0.]])

Digits - 1

array([[ 0.,  0.,  0., 12., 13.,  5.,  0.,  0.],
       [ 0.,  0.,  0., 11., 16.,  9.,  0.,  0.],
       [ 0.,  0.,  3., 15., 16.,  6.,  0.,  0.],
       [ 0.,  7., 15., 16., 16.,  2.,  0.,  0.],
       [ 0.,  0.,  1., 16., 16.,  3.,  0.,  0.],
       [ 0.,  0.,  1., 16., 16.,  6.,  0.,  0.],
       [ 0.,  0.,  1., 16., 16.,  6.,  0.,  0.],
       [ 0.,  0.,  0., 11., 16., 10.,  0.,  0.]])

Digits

Digits

Principal Component Analysis

• PCA está diretamente relacionado aos autovetores e autovalores das matrizes de covariância.
• Vamos então fazer uma revisão rápida de autovetores, autovalores, e matrizes de covariância.

Autovetores e Autovalores

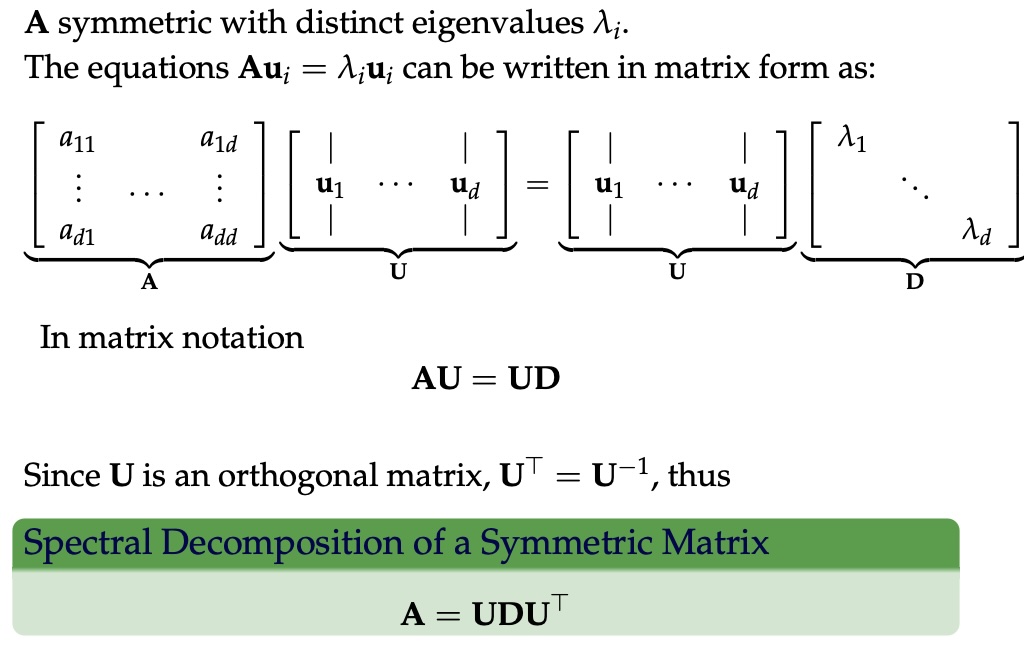

Dada uma matriz \(d \times d\) \(A\), um par \((\lambda, u)\) que satisfaz

\(A u = \lambda u\)

é chamado de autovalor \(\lambda\) e autovetor correspondente \(u\) de \(A\).

Matrizes Simétricas

• \(\lambda \in \mathbb{R}\) e \(u \in \mathbb{R}^d\) (sem números complexos envolvidos)
• Os autovetores são ortogonais

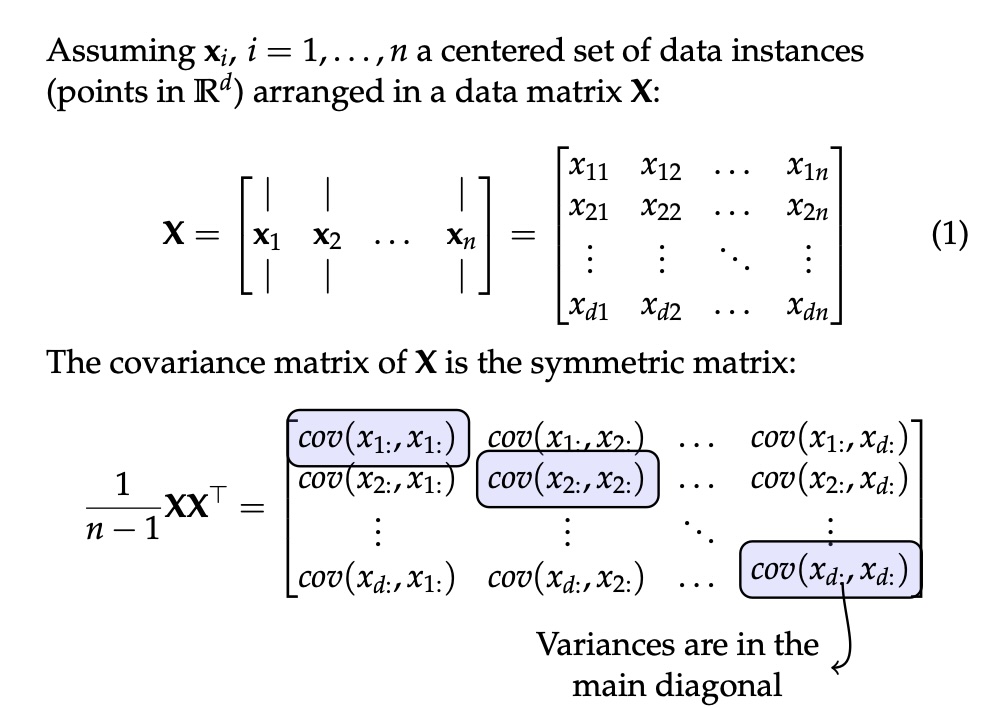

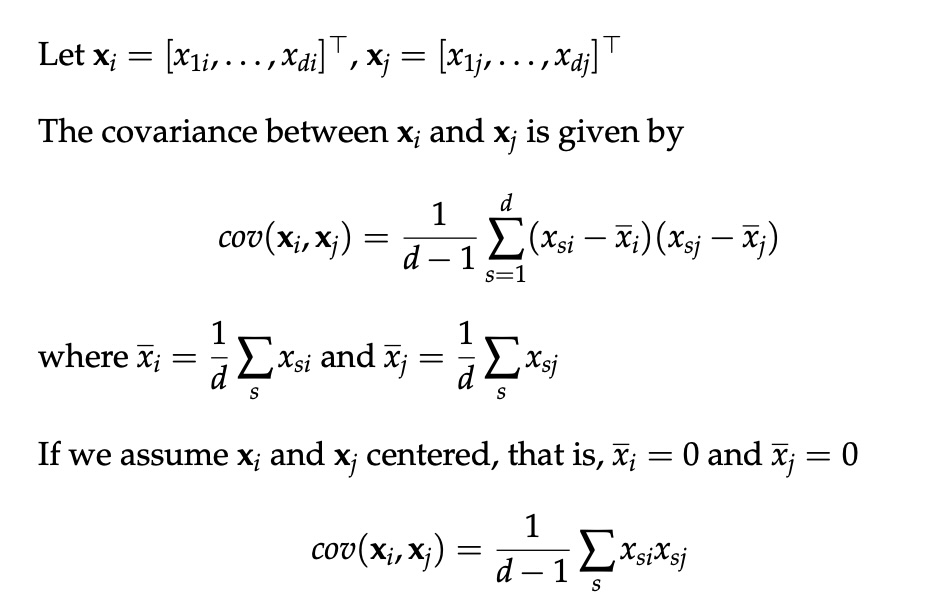

Matriz de Covariância

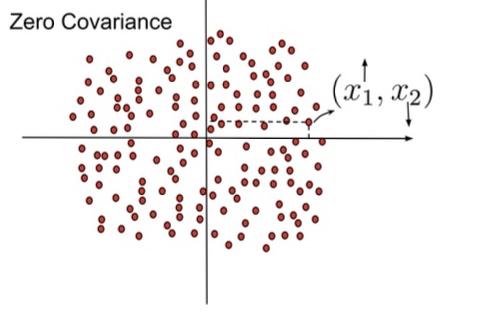

Matriz de Covariância

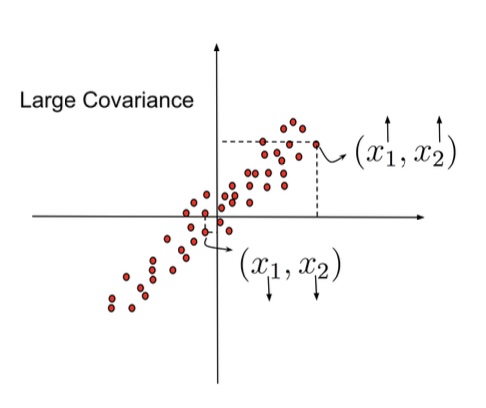

Matriz de Covariância

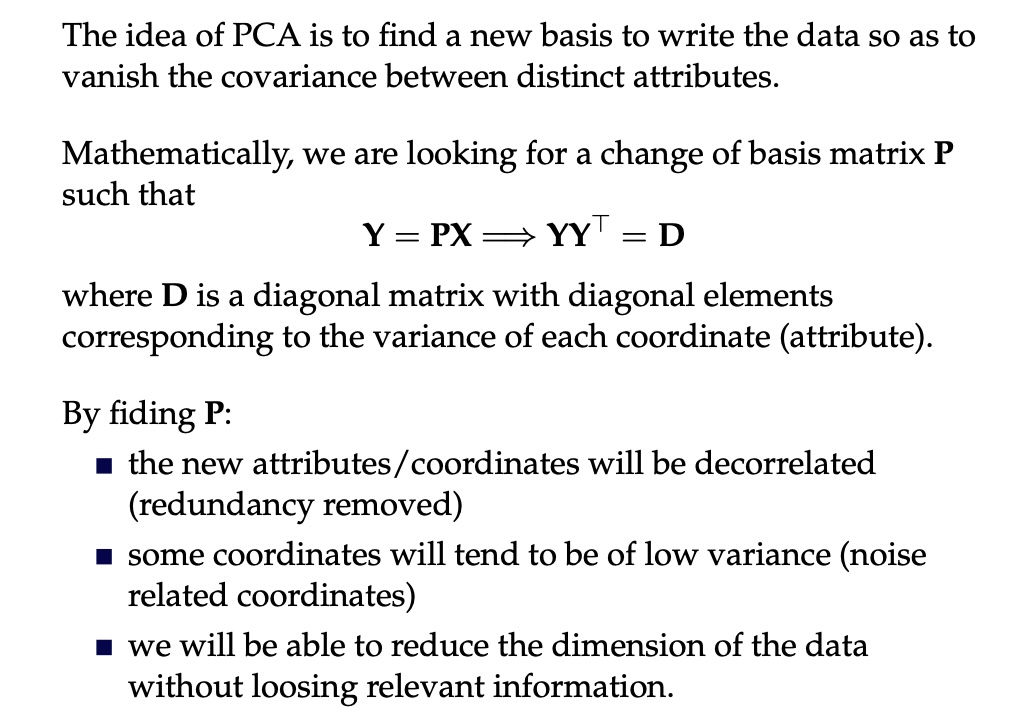

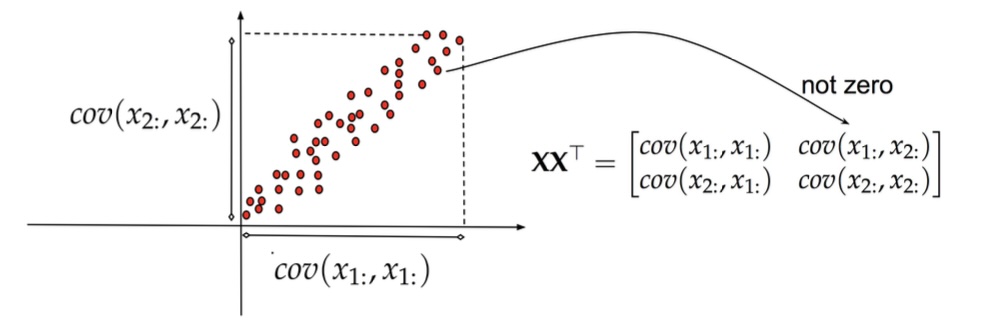

Principal Component Analysis: intuição

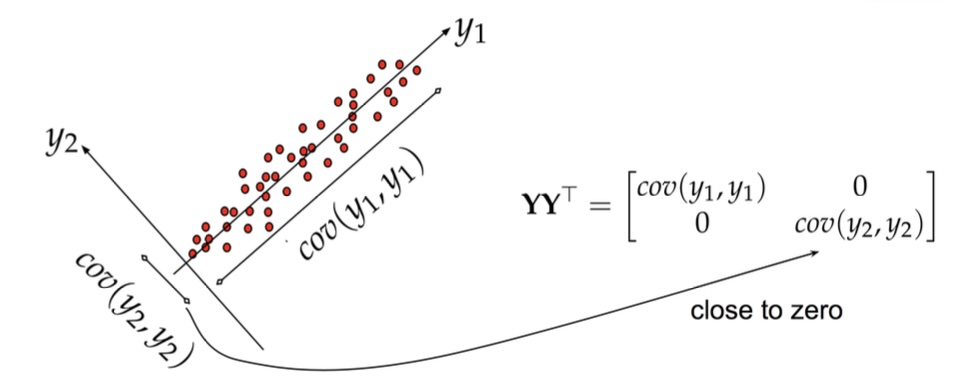

Principal Component Analysis: intuição

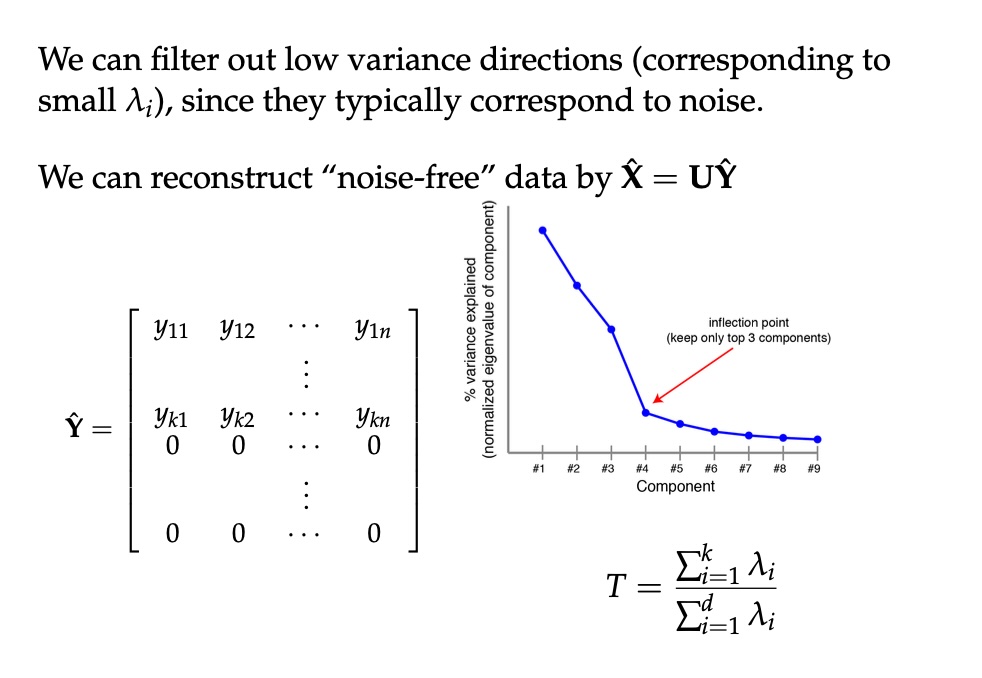

Principal Component Analysis

Principal Component Analysis

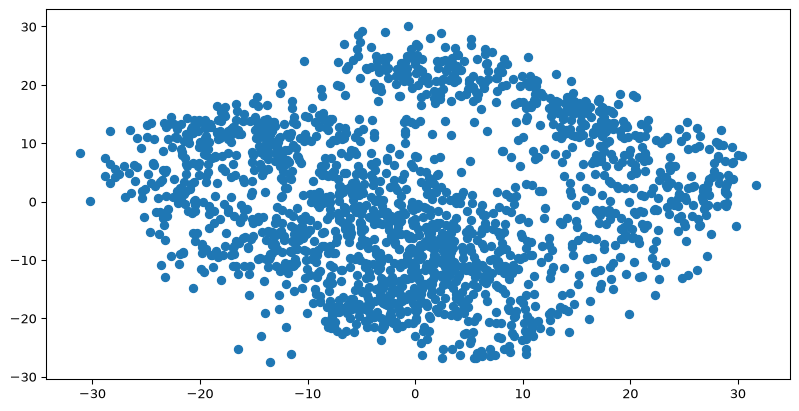

PCA de digits

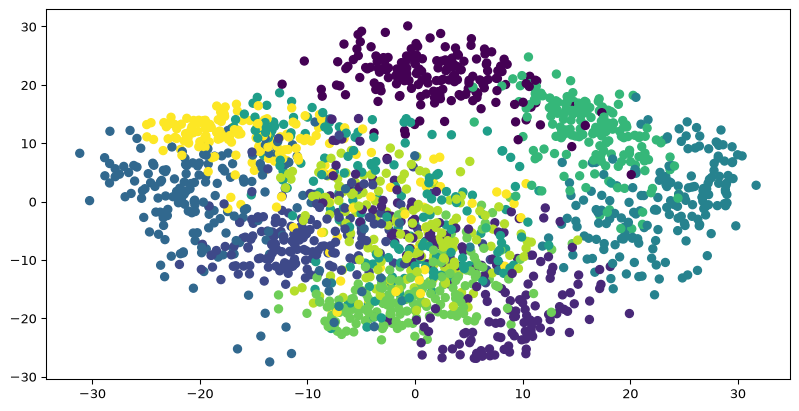

PCA de digits

Escalando

• A matriz de covariância pode ser realmente grande!
  • \(\Sigma\) é \(n\) por \(n\)
  • 10000 features não são incomuns
  • calcular autovetores é lento…
• Solução: Singular Value Decomposition (SVD)
  • Encontra os \(k\) maiores autovetores
  • Amplamente implementado de forma robusta nos principais packages

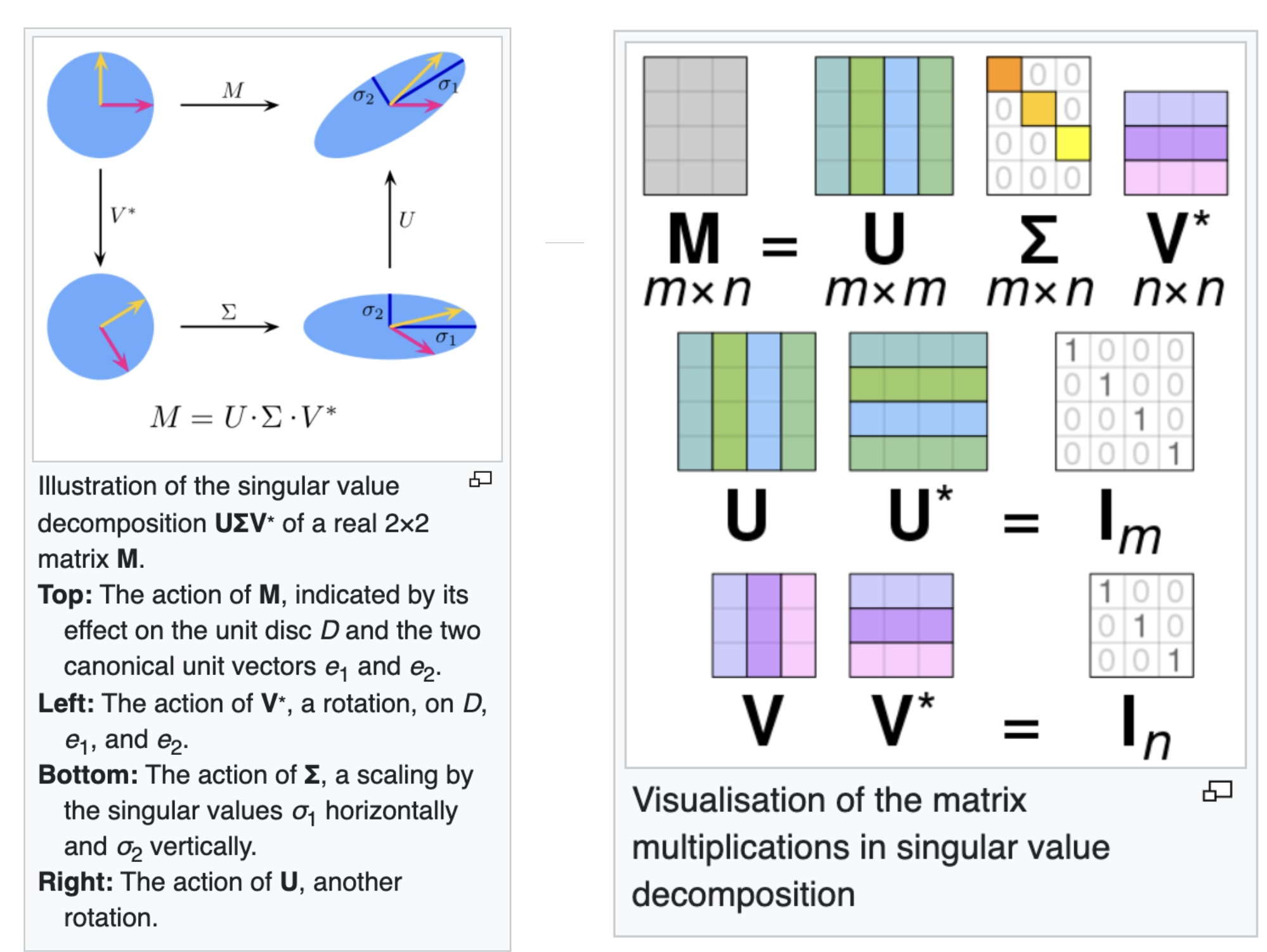

Singular Value Decomposition (SVD)

• https://en.wikipedia.org/wiki/Singular_value_decomposition

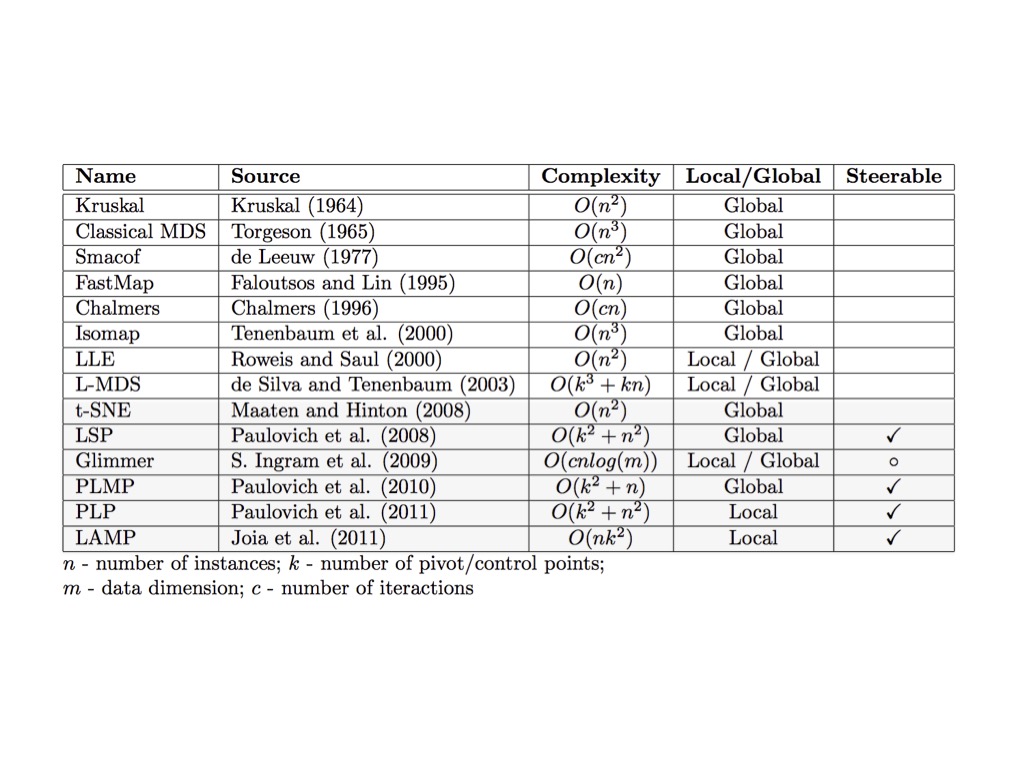

Dimensionality Reduction Techniques

• https://en.wikipedia.org/wiki/Dimensionality_reduction
  • Principal component analysis (PCA)
  • Non-negative matrix factorization (NMF)
  • Linear discriminant analysis (LDA)
  • t-SNE

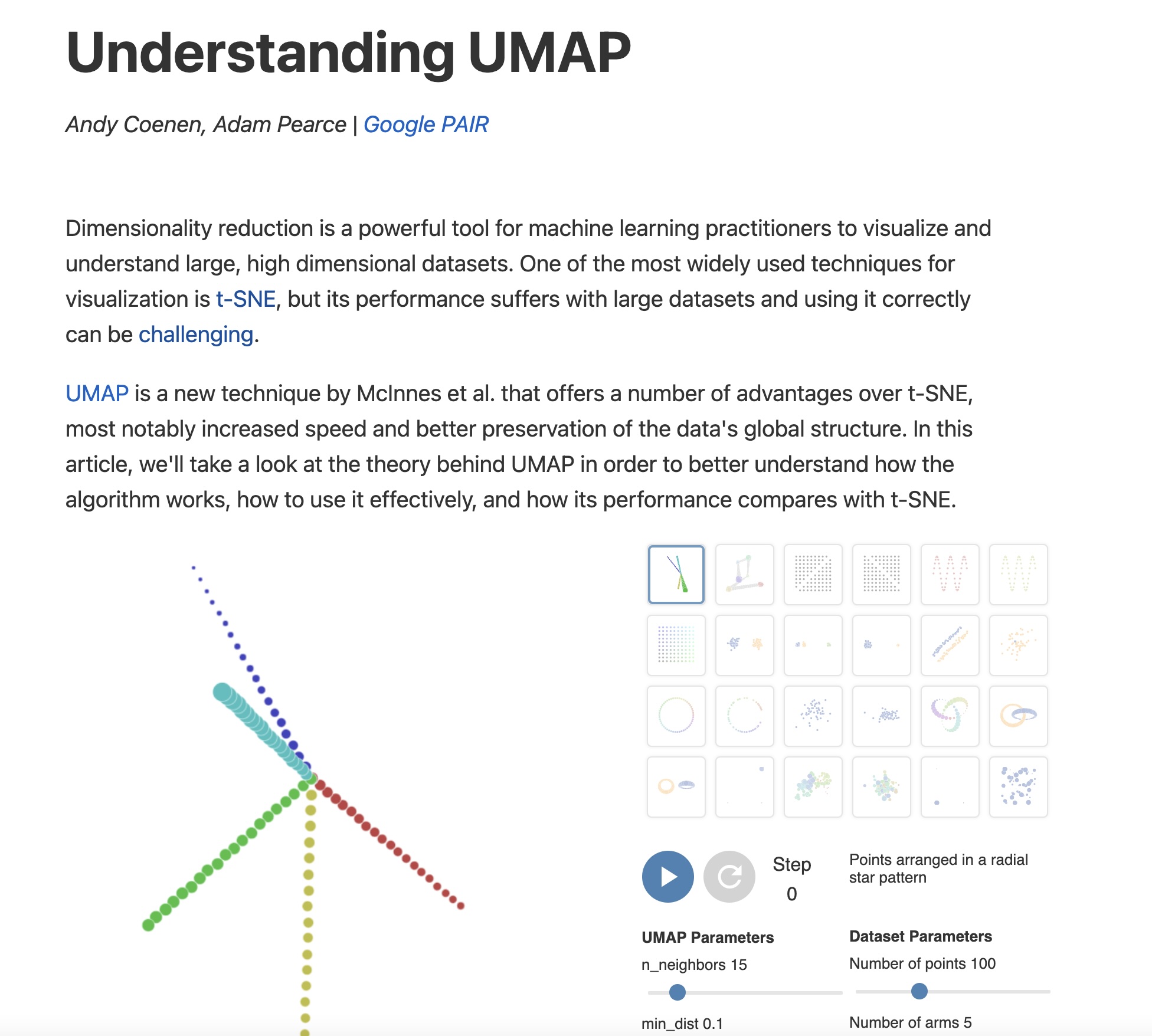

  • UMAP
  • muitos outros

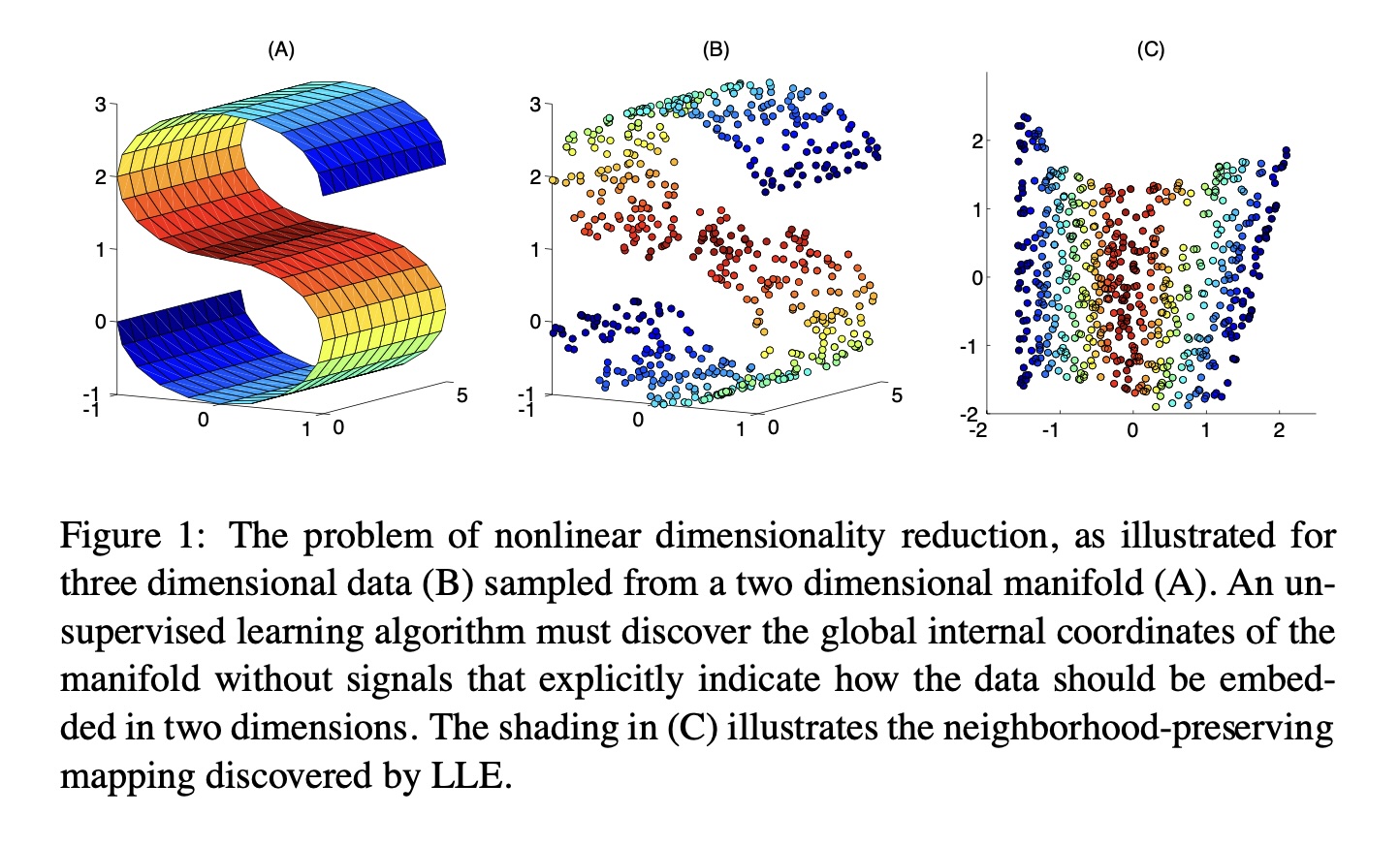

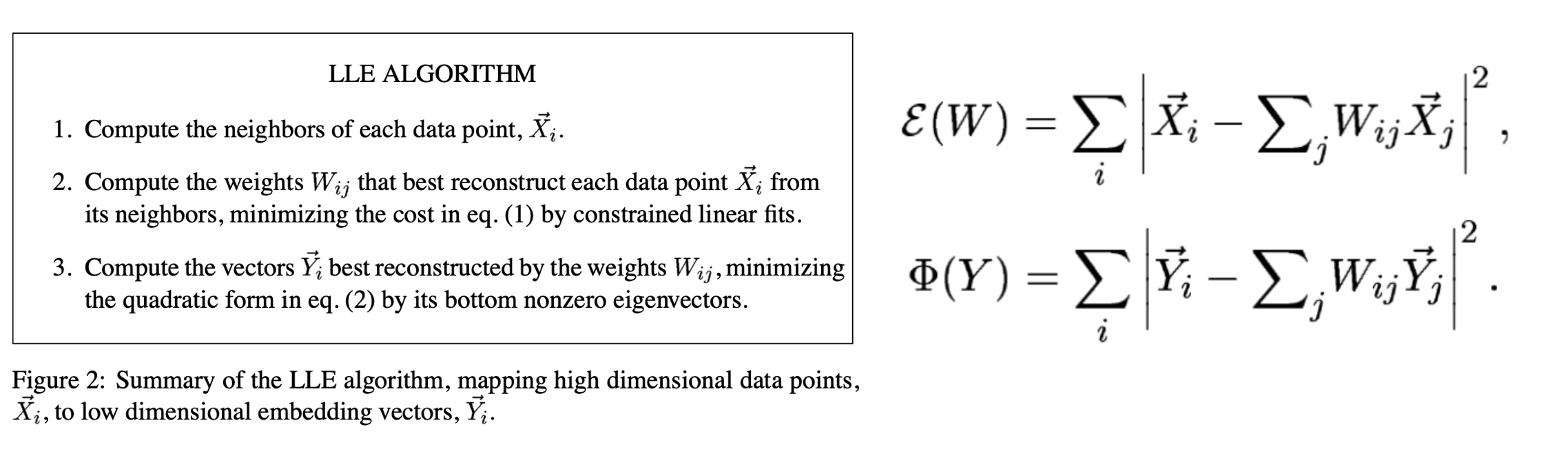

Locally Linear Embedding (LLE)

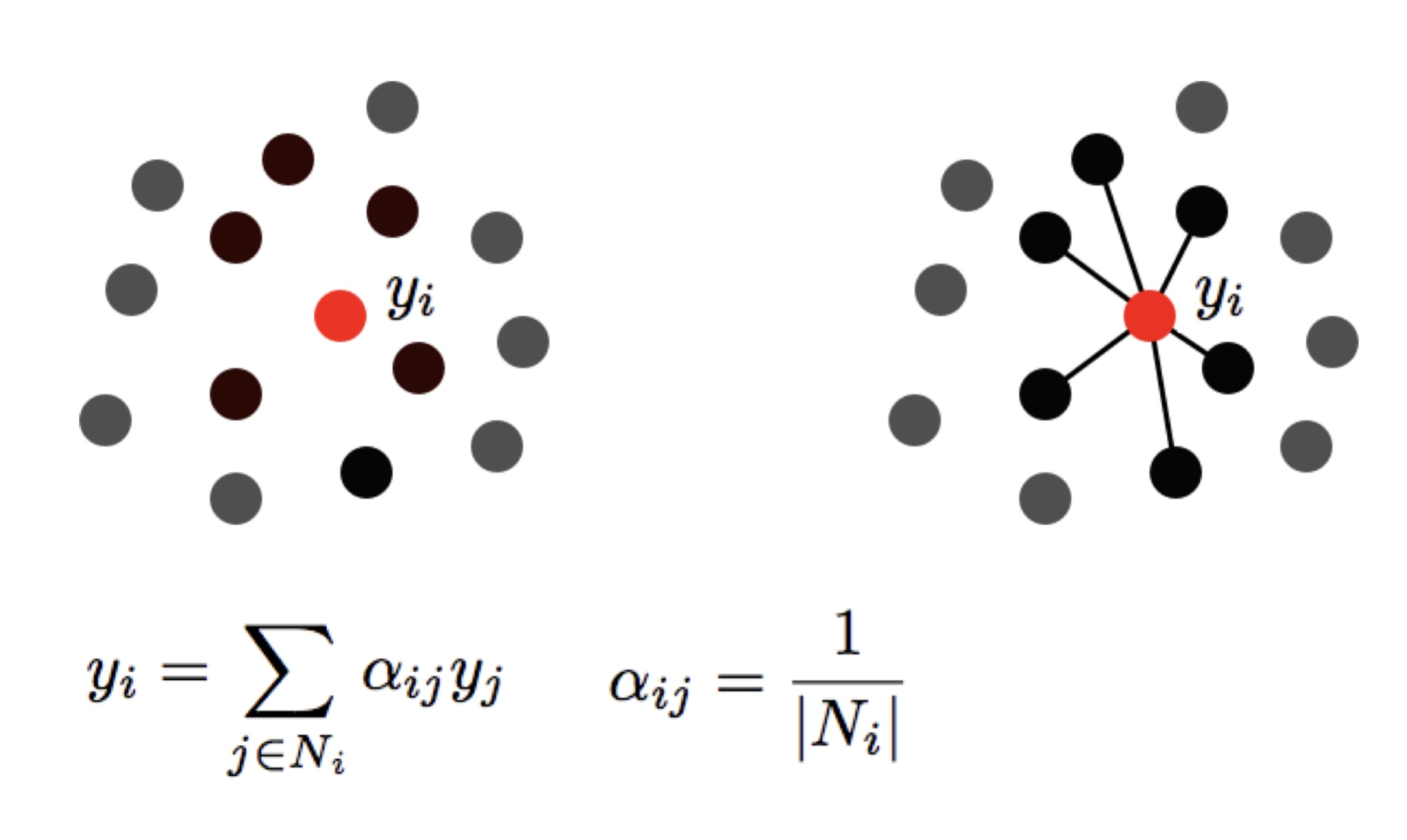

Preservando as Vizinhanças Locais da Variedade

LLE

Leia mais

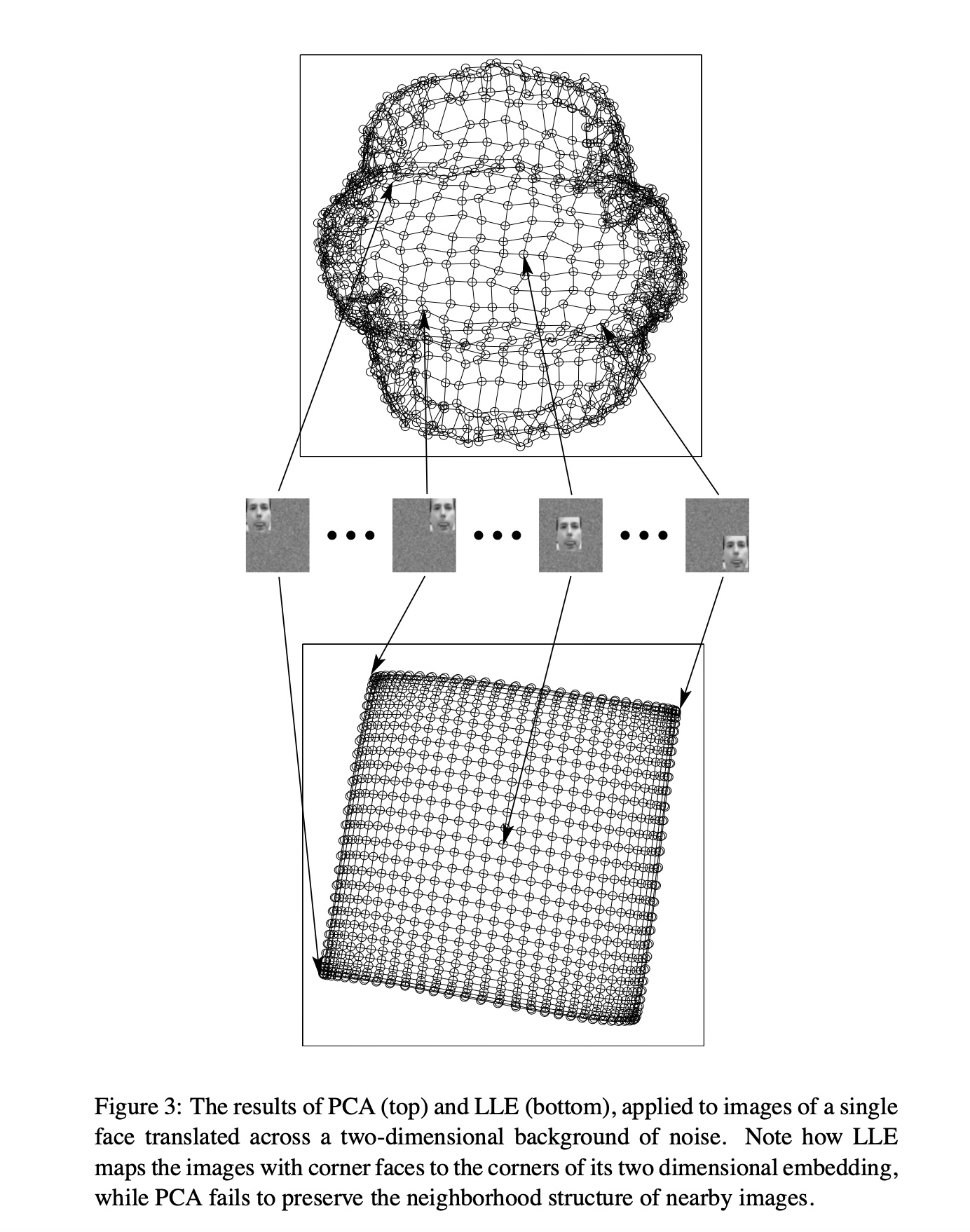

PCA vs LLE

Graph Layout usando uma abordagem baseada em forças

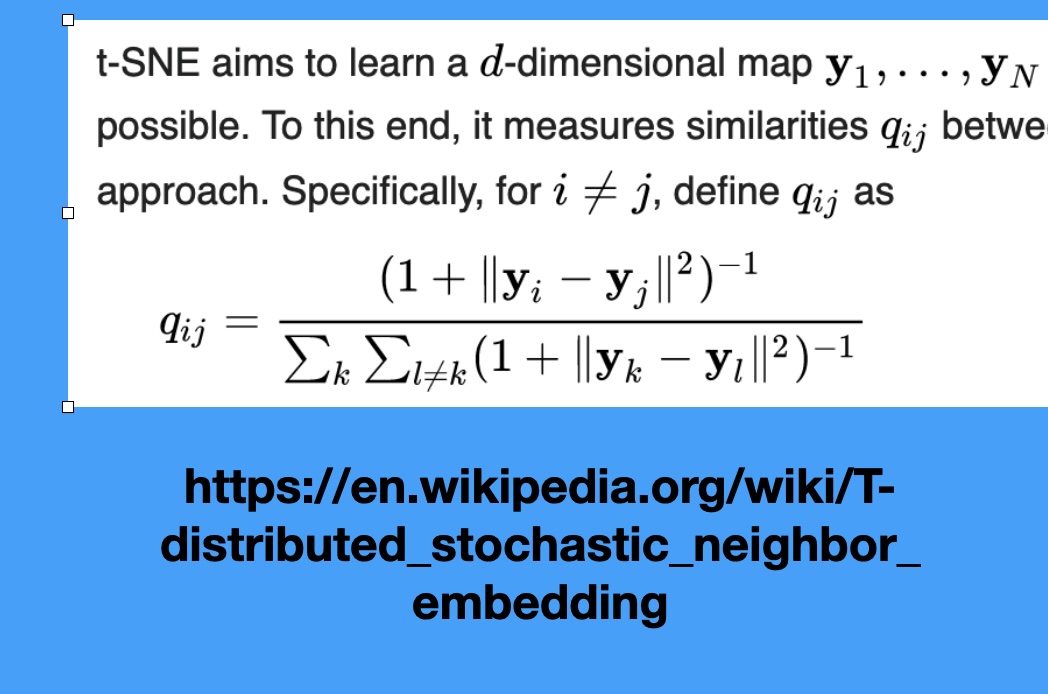

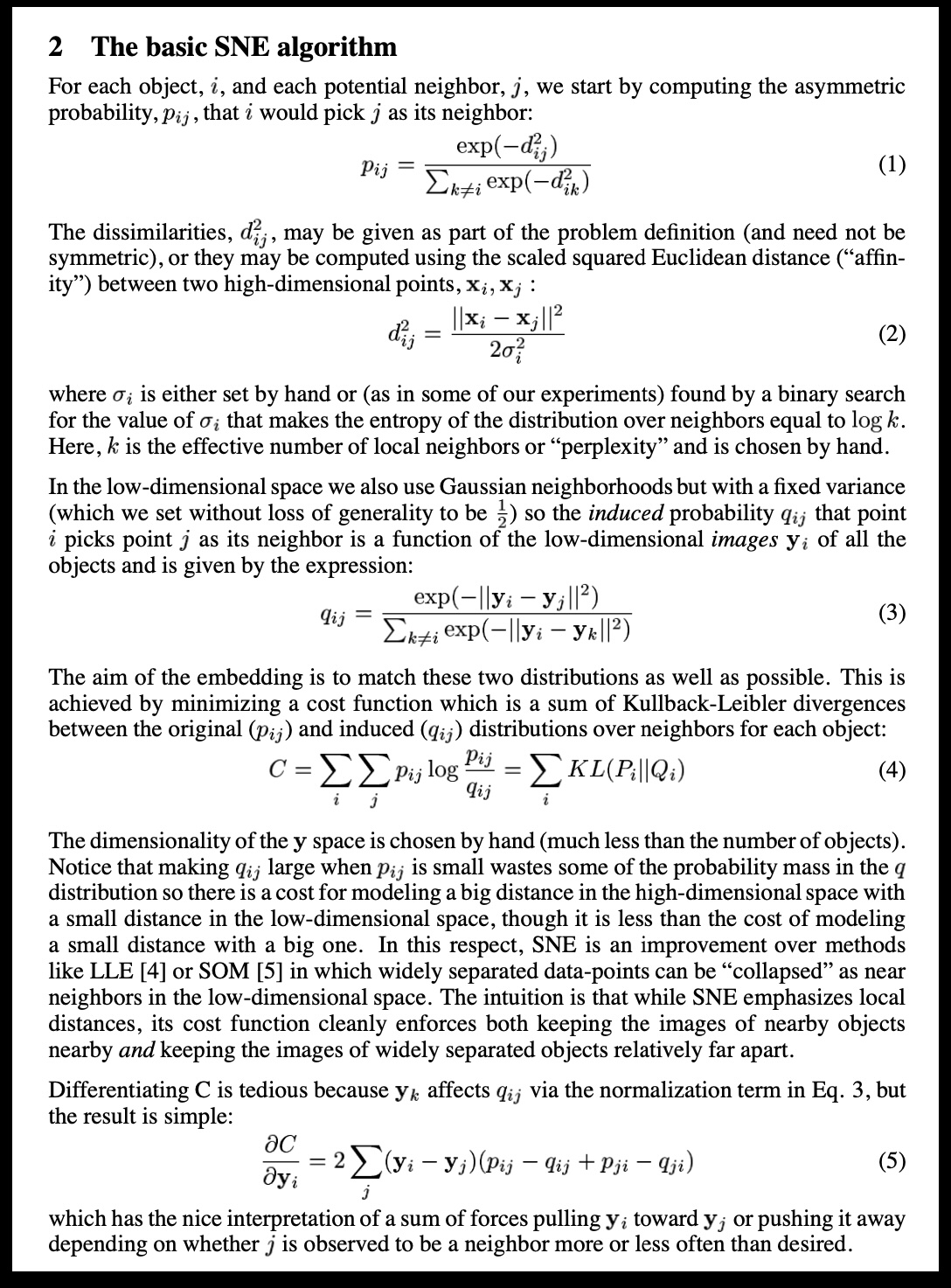

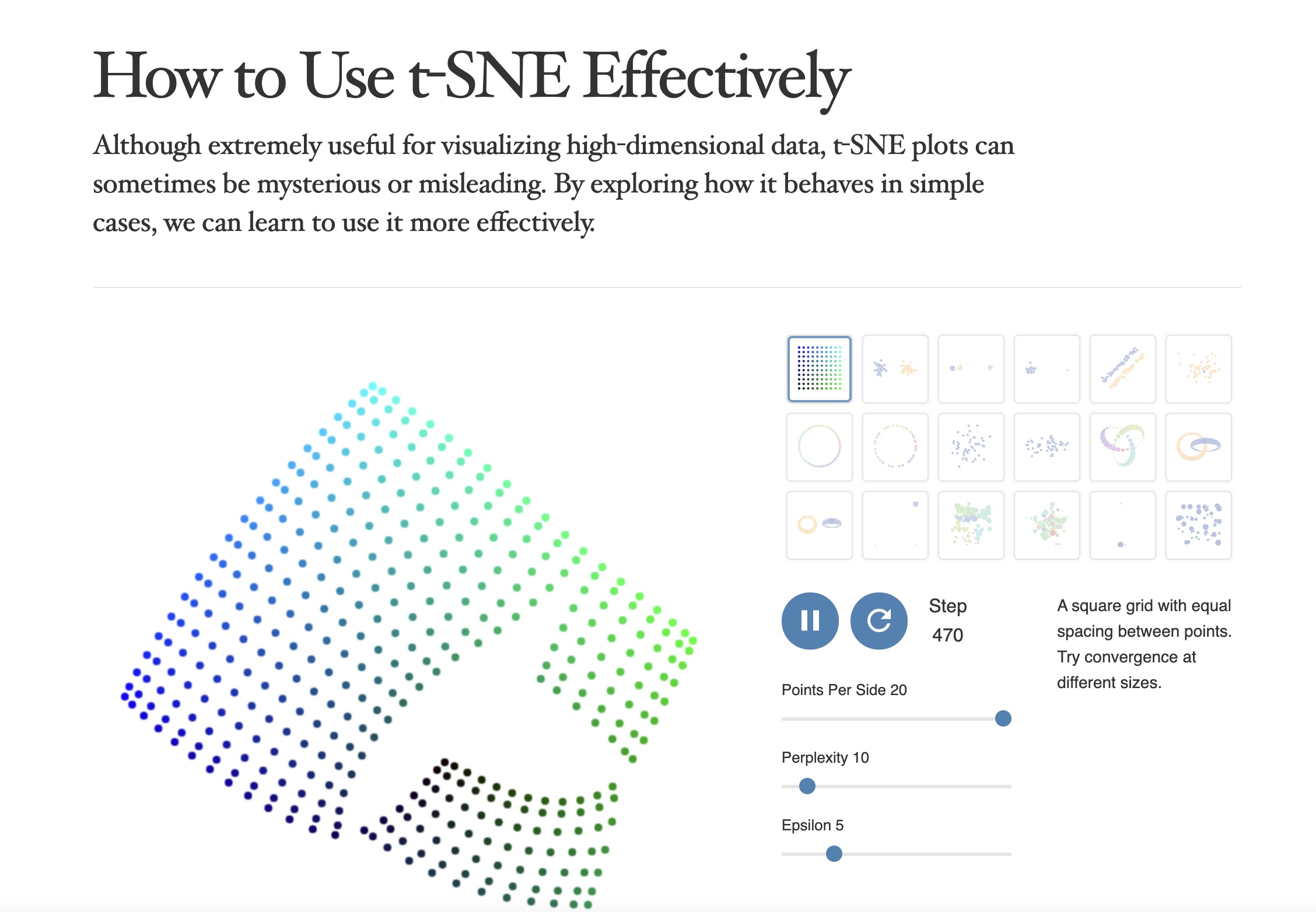

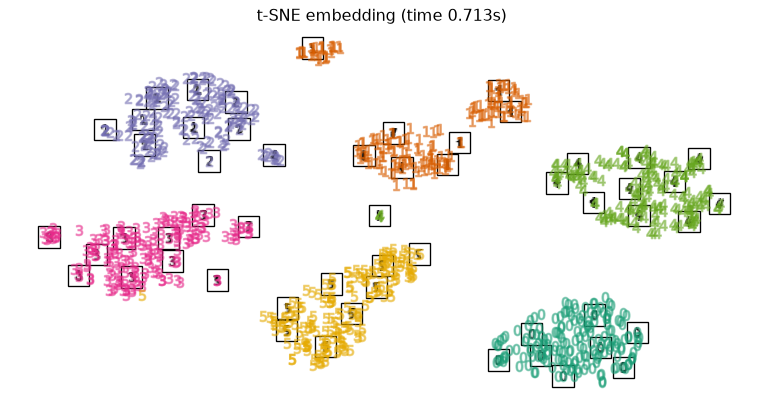

SNE e t-SNE

AQUI está uma excelente palestra do criador do t-SNE: video link

Leia mais

Leia mais

E quanto à interação do usuário?
