Visualization for Machine Learning

Autumn 2025

Agenda

Clustering
Dimensionality Reduction

Clustering

Etienne Bernard: “… the goal of clustering is to separate a set of examples into groups called clusters”

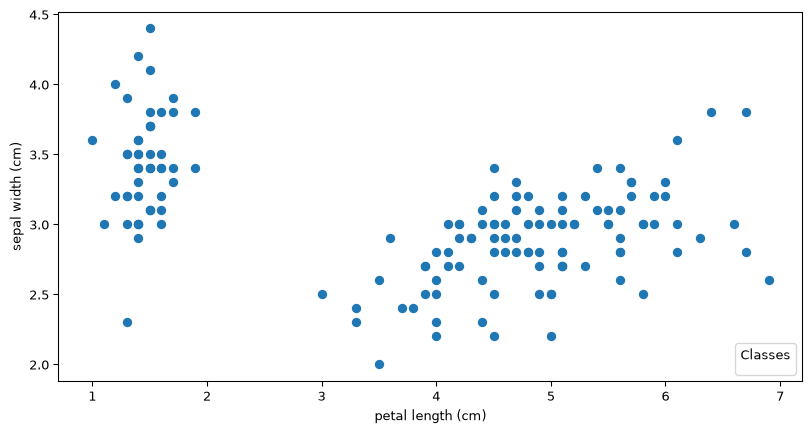

IRIS

# Code source: Gaël Varoquaux
# Modified for documentation by Jaques Grobler
# License: BSD 3 clause
#
import matplotlib.pyplot as plt

from sklearn import datasets
iris = datasets.load_iris()

_, ax = plt.subplots()
scatter = ax.scatter(iris.data[:, 2], iris.data[:, 1])
ax.set(xlabel=iris.feature_names[2], ylabel=iris.feature_names[1])
_ = ax.legend(
    scatter.legend_elements()[0], iris.target_names, loc="lower right", title="Classes"
)

IRIS

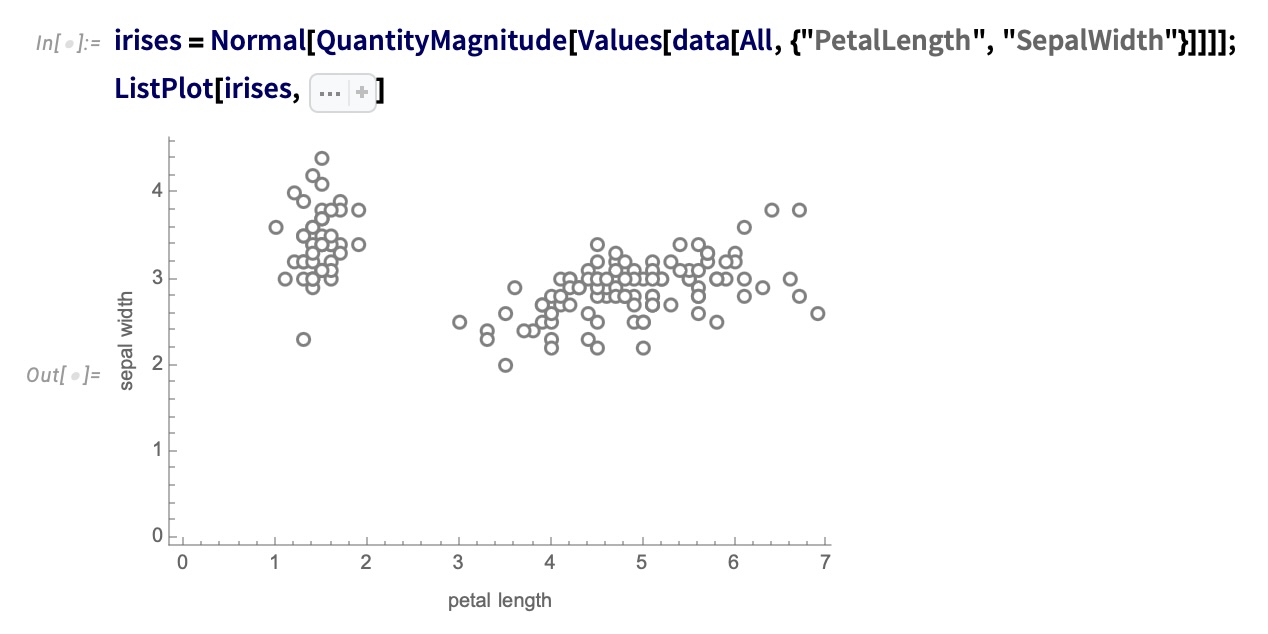

IRIS – otra mirada (Bernard)

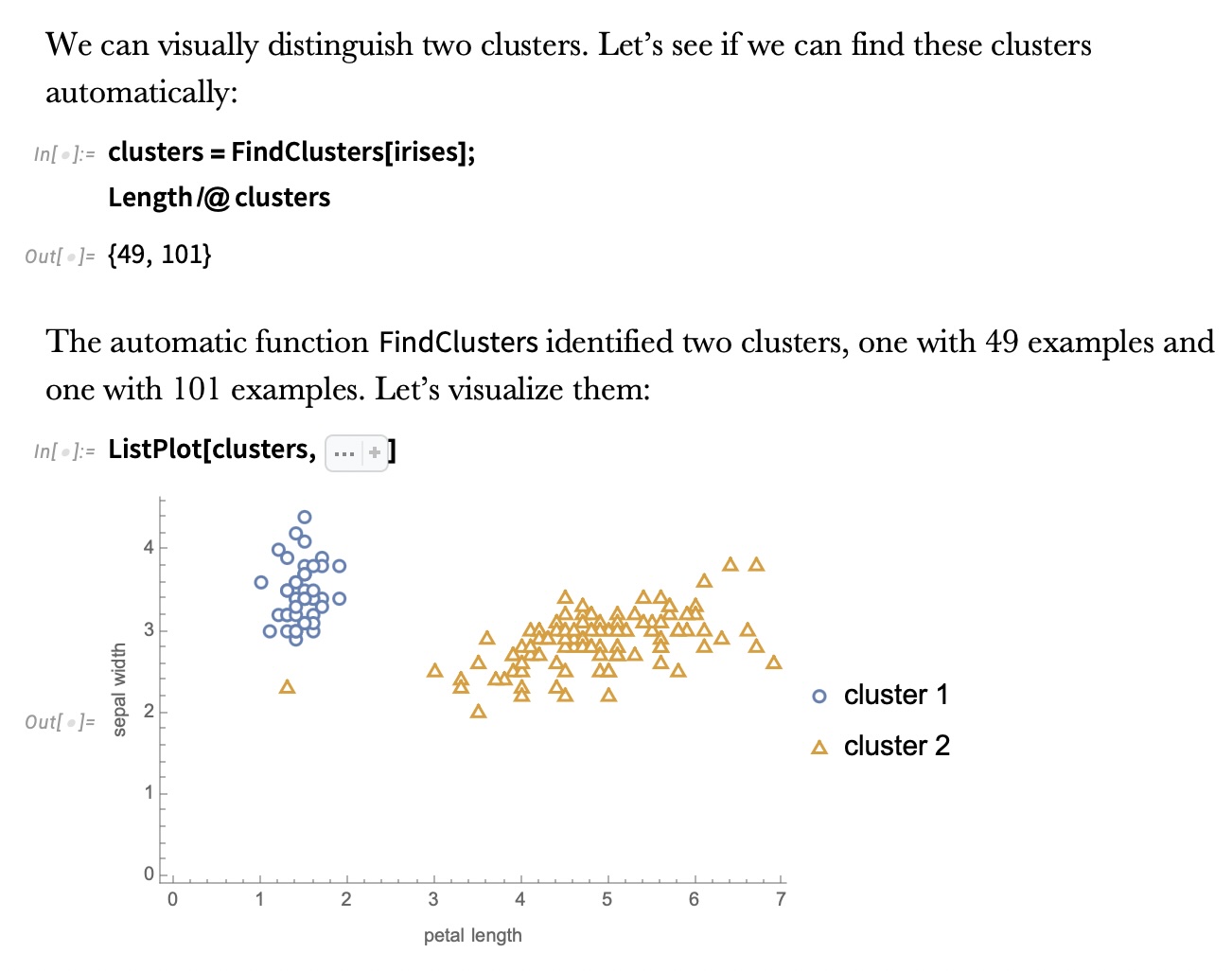

IRIS – clustering

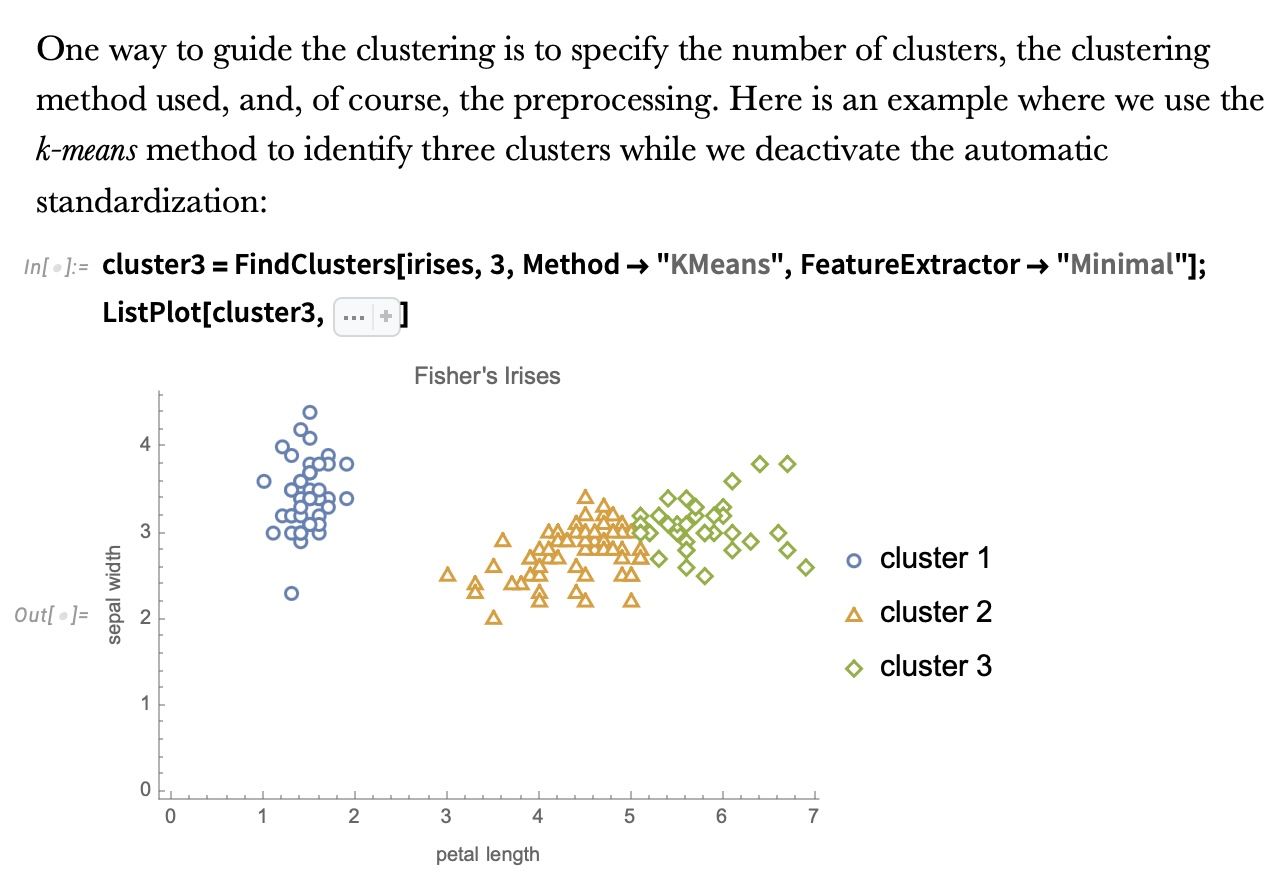

IRIS – k-means

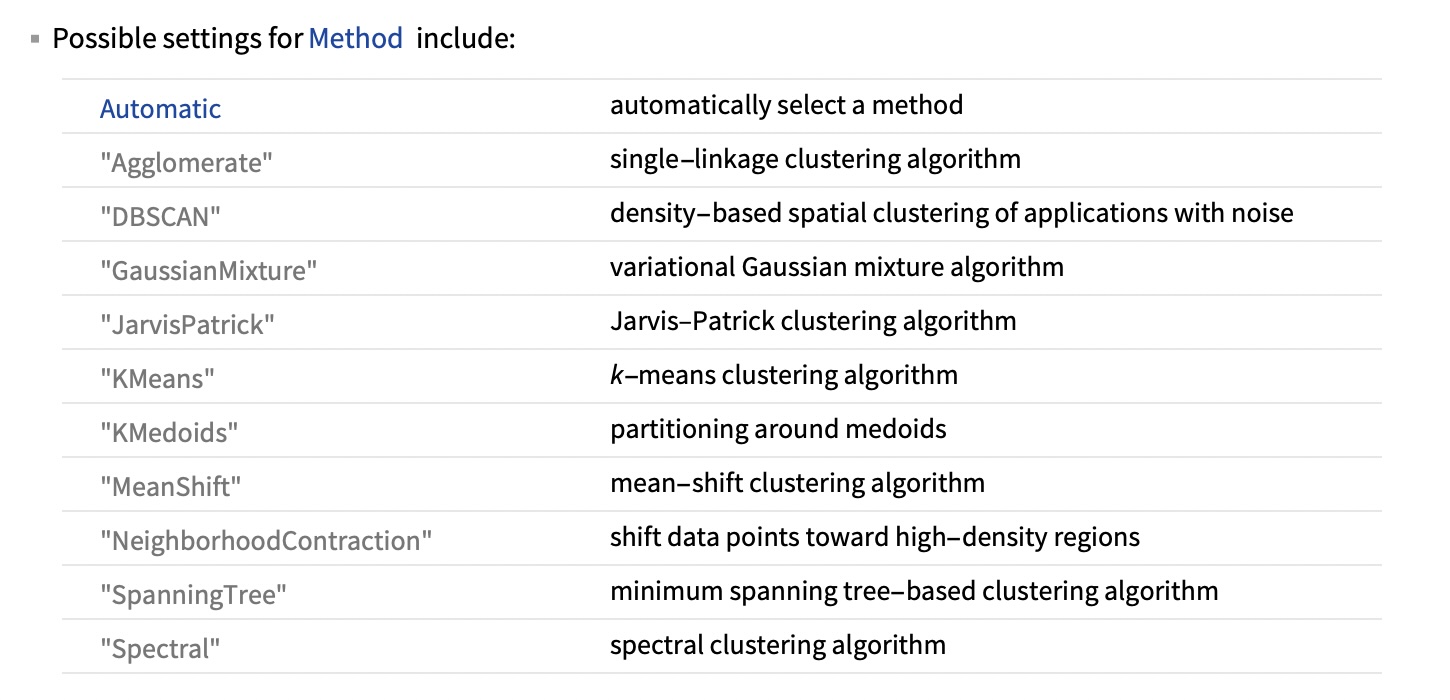

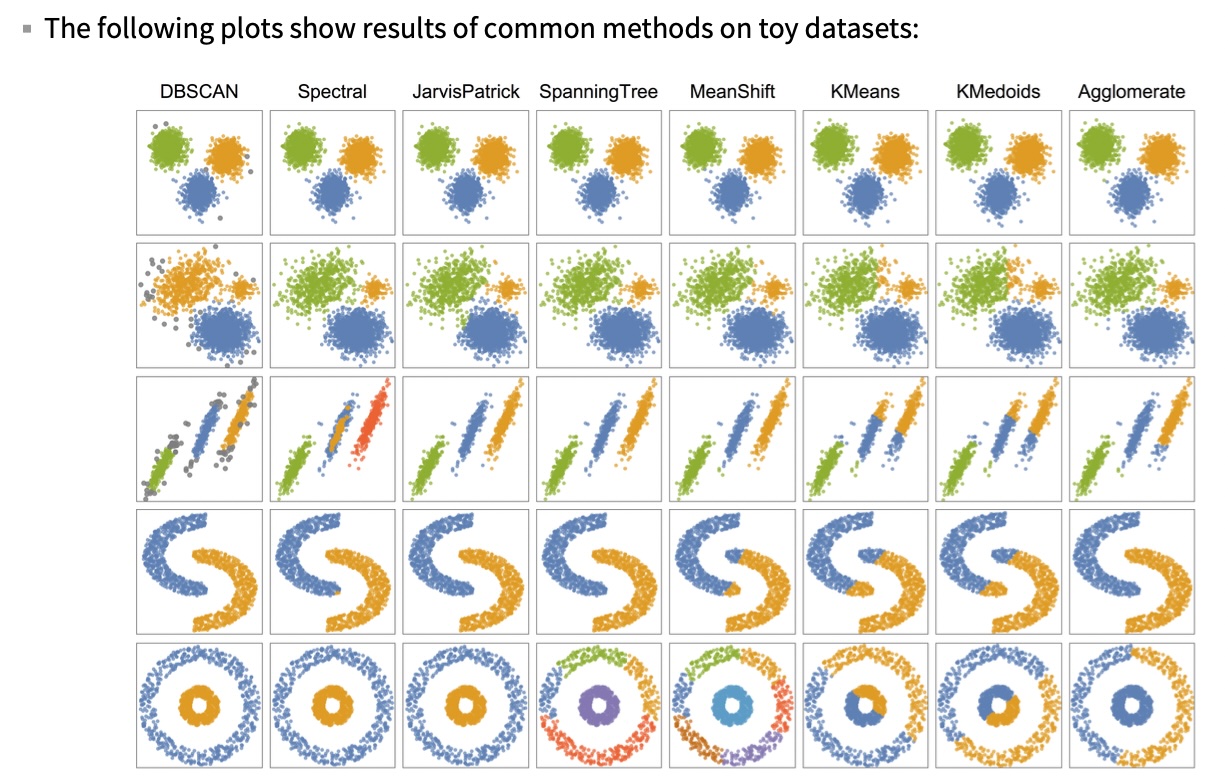

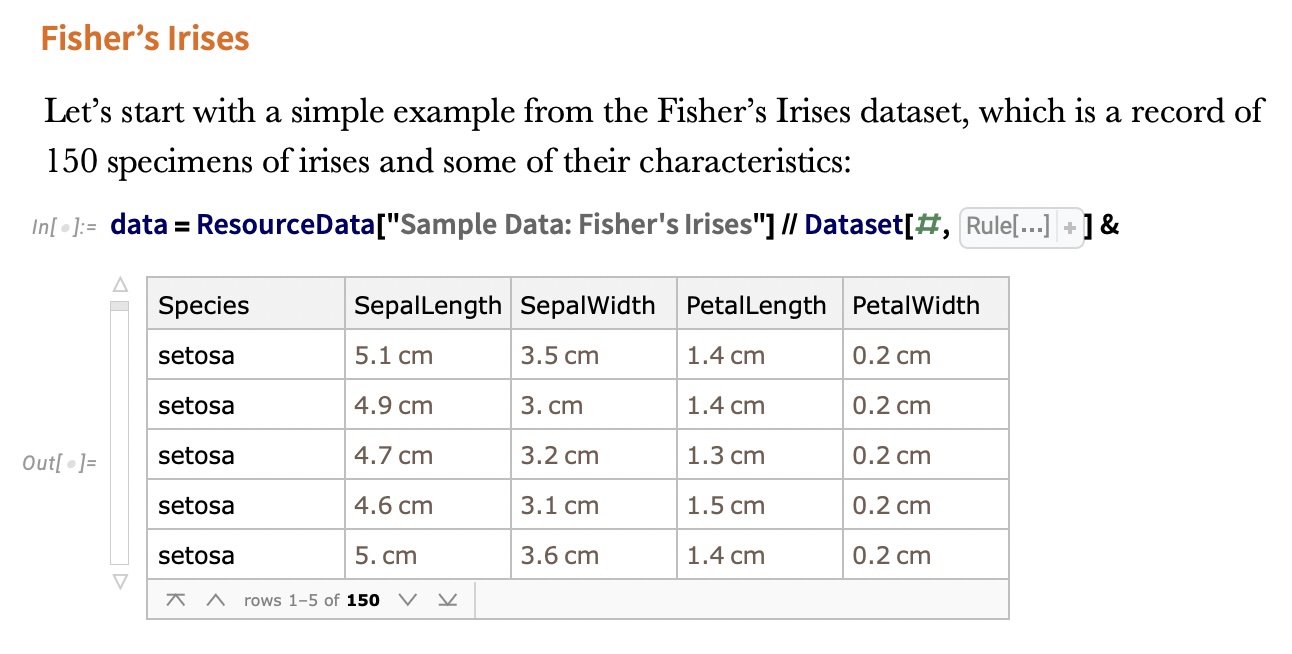

Wolfram Mathematica FindClusters

Lectura recomendada

Dimensionality Reduction

¡Los datos de entrada pueden tener miles o millones de dimensiones!
Dimensionality Reduction representa los datos con menos dimensiones
- aprendizaje más fácil – menos parámetros
- visualization – muestra datos de alta dimensionalidad en 2D o 3D
- descubre la “dimensionalidad intrínseca” de los datos

Dimensionality Reduction (Yi Zhang)

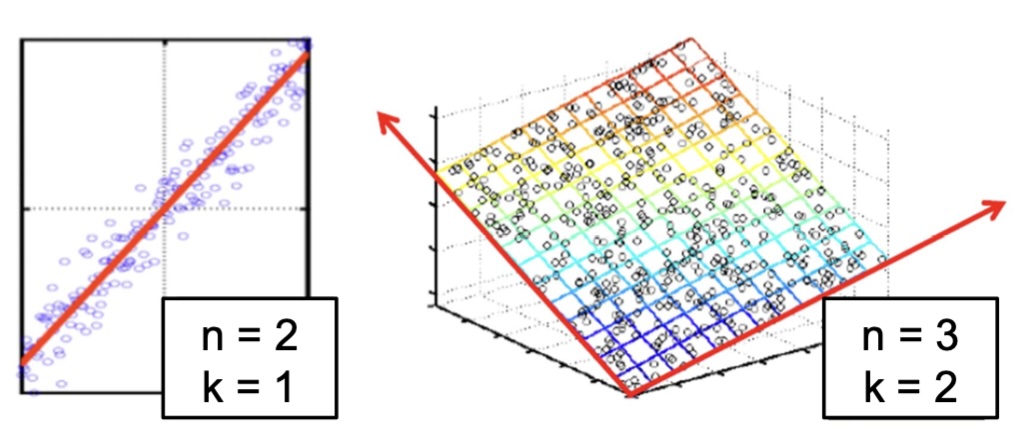

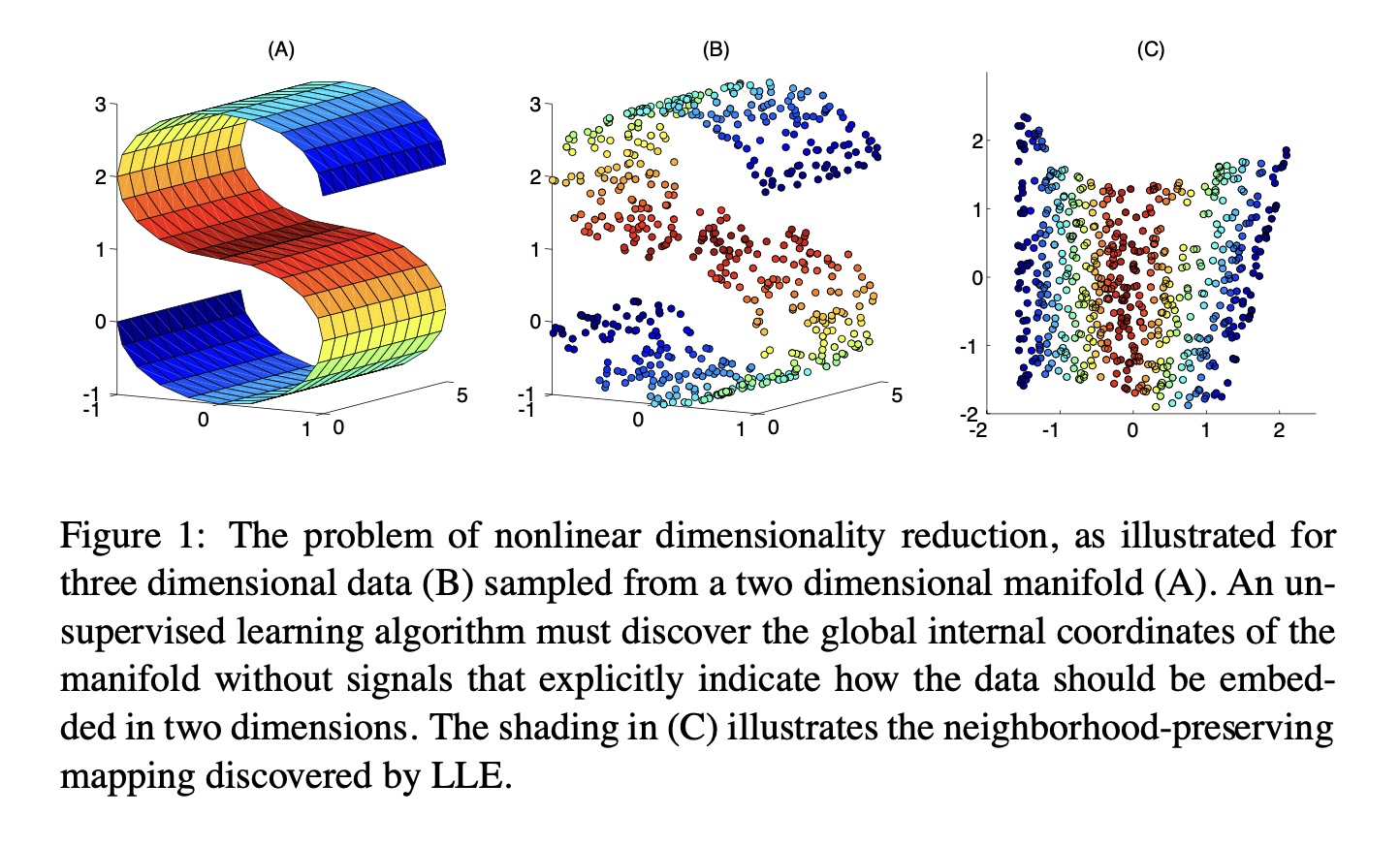

Suposición: los datos se encuentran en un espacio de menor dimensión

Dimensionality Reduction (Bishop)

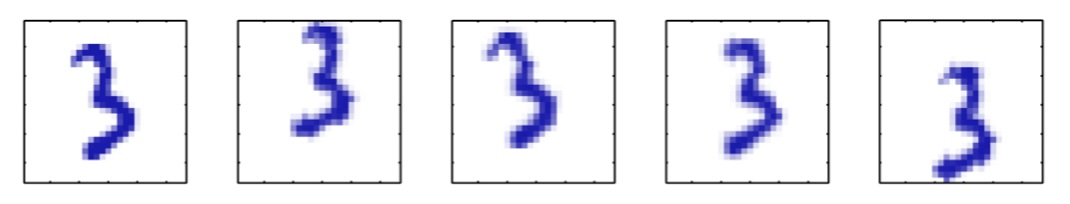

Supongamos un dataset de “3s” perturbados de varias formas

¿Qué operaciones realizamos? ¿Cuál es la dimensionalidad intrínseca?
Aquí la variedad subyacente es no lineal

Digits

from sklearn.datasets import load_digits

digits = load_digits(n_class=6)
X, y = digits.data, digits.target

Digits - 0

array([[ 0.,  0.,  5., 13.,  9.,  1.,  0.,  0.],
       [ 0.,  0., 13., 15., 10., 15.,  5.,  0.],
       [ 0.,  3., 15.,  2.,  0., 11.,  8.,  0.],
       [ 0.,  4., 12.,  0.,  0.,  8.,  8.,  0.],
       [ 0.,  5.,  8.,  0.,  0.,  9.,  8.,  0.],
       [ 0.,  4., 11.,  0.,  1., 12.,  7.,  0.],
       [ 0.,  2., 14.,  5., 10., 12.,  0.,  0.],
       [ 0.,  0.,  6., 13., 10.,  0.,  0.,  0.]])

Digits - 1

array([[ 0.,  0.,  0., 12., 13.,  5.,  0.,  0.],
       [ 0.,  0.,  0., 11., 16.,  9.,  0.,  0.],
       [ 0.,  0.,  3., 15., 16.,  6.,  0.,  0.],
       [ 0.,  7., 15., 16., 16.,  2.,  0.,  0.],
       [ 0.,  0.,  1., 16., 16.,  3.,  0.,  0.],
       [ 0.,  0.,  1., 16., 16.,  6.,  0.,  0.],
       [ 0.,  0.,  1., 16., 16.,  6.,  0.,  0.],
       [ 0.,  0.,  0., 11., 16., 10.,  0.,  0.]])

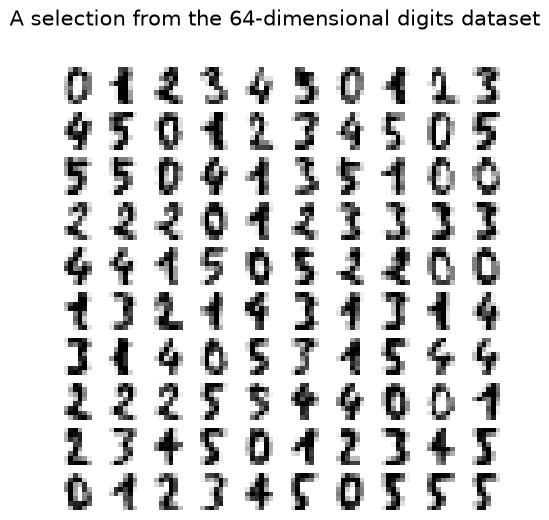

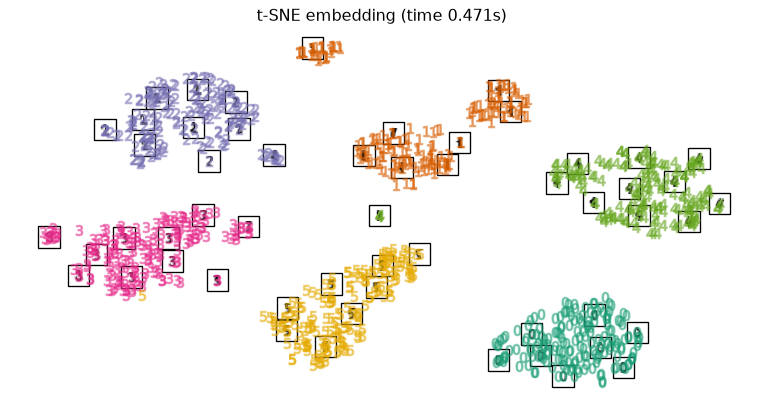

Digits

Principal Component Analysis

PCA está directamente relacionado con los autovectores y autovalores de las matrices de covarianza.
Hagamos entonces un repaso rápido de autovectores, autovalores, y matrices de covarianza.

Autovectores y Autovalores

Dada una matriz \(d \times d\) \(A\), un par \((\lambda, u)\) que satisface

\(A u = \lambda u\)

se llama autovalor \(\lambda\) y autovector correspondiente \(u\) de \(A\).

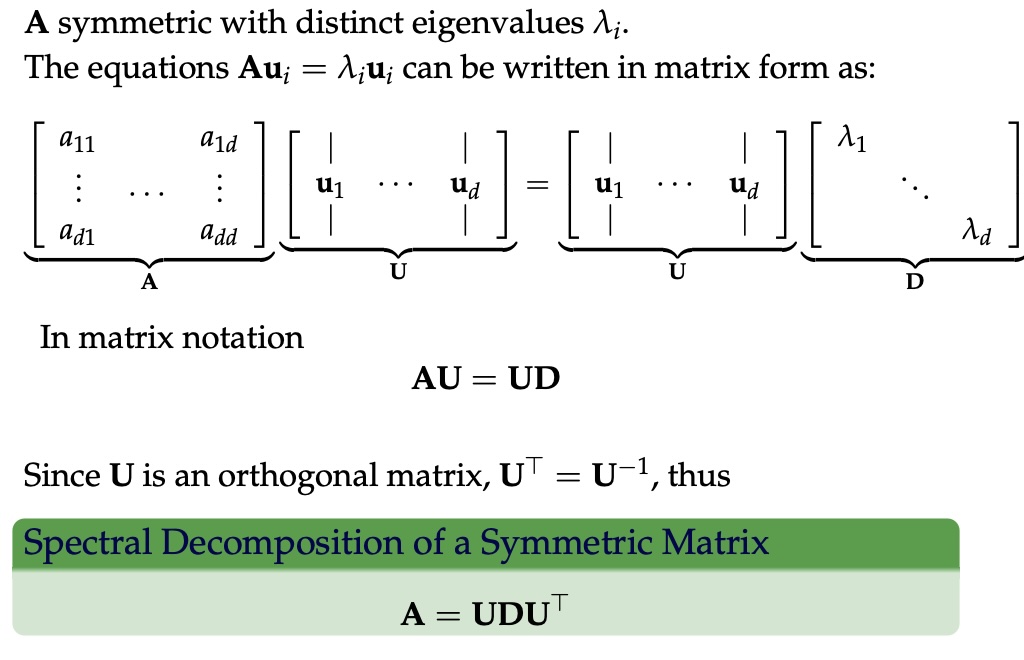

Matrices Simétricas

\(\lambda \in \mathbb{R}\) y \(u \in \mathbb{R}^d\) (sin números complejos involucrados)
Los autovectores son ortogonales

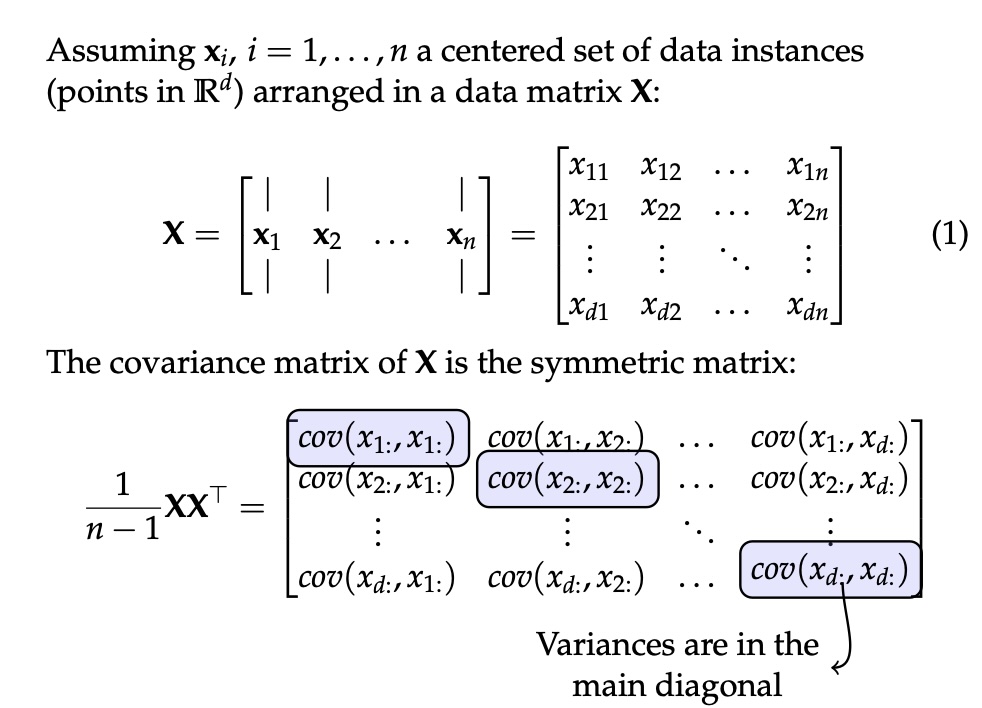

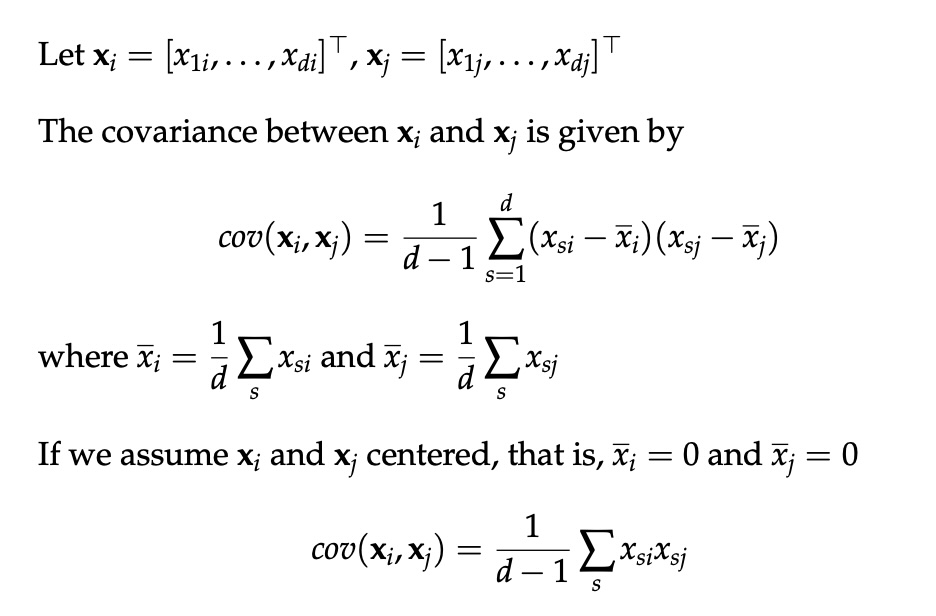

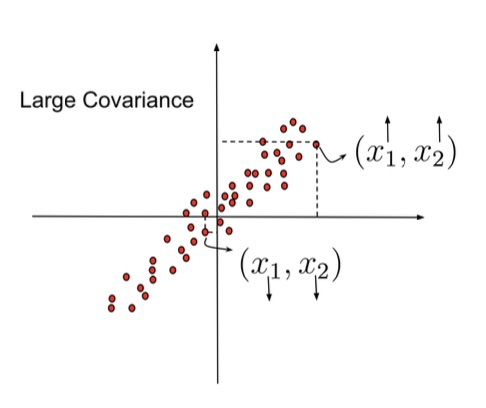

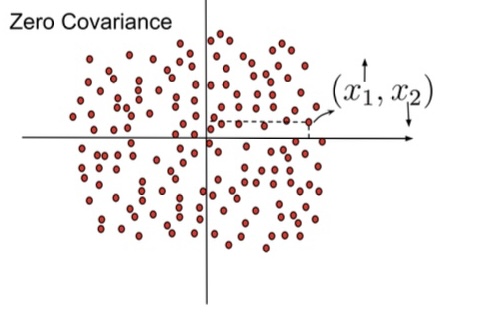

Matriz de Covarianza

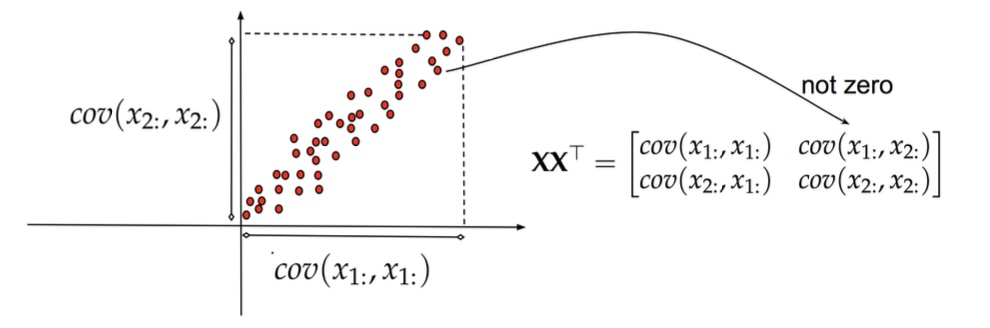

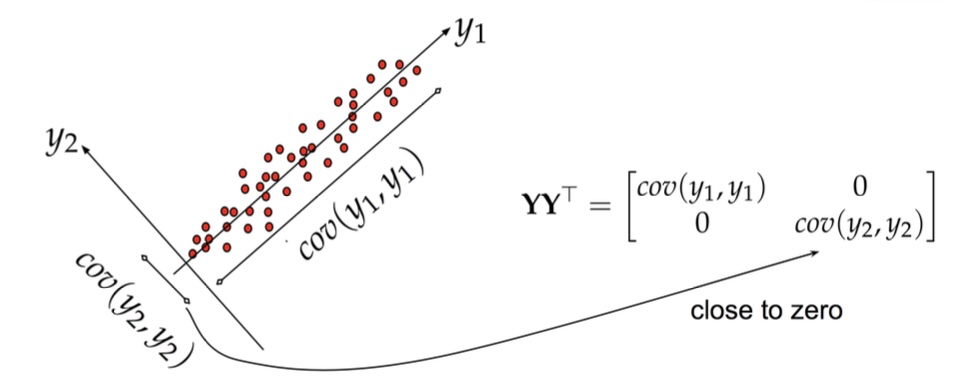

Principal Component Analysis: intuición

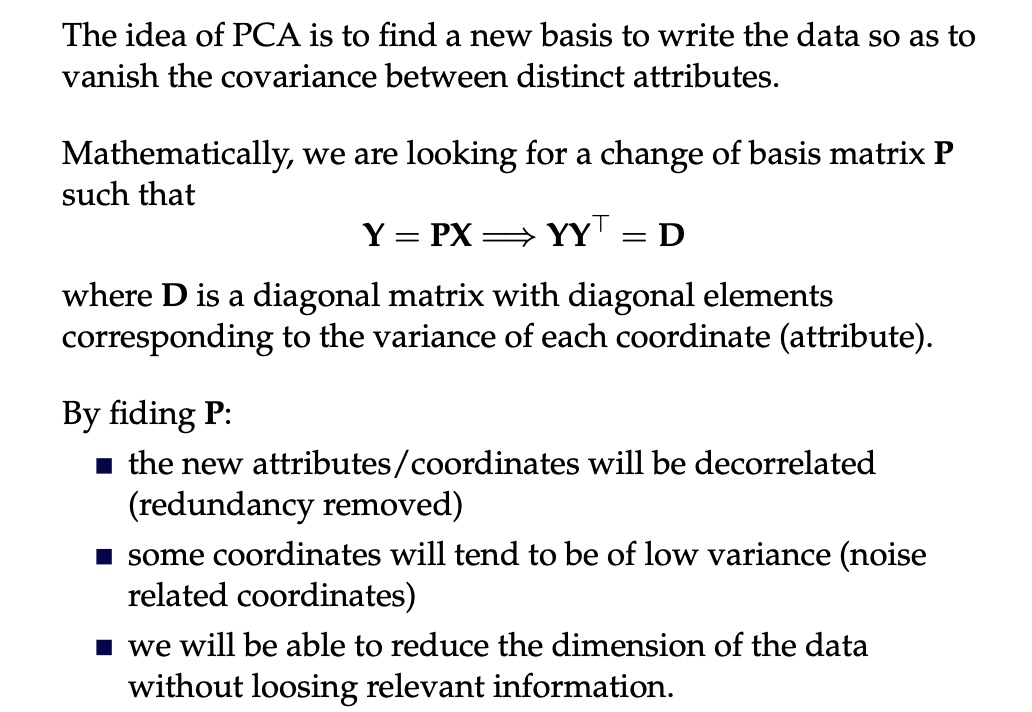

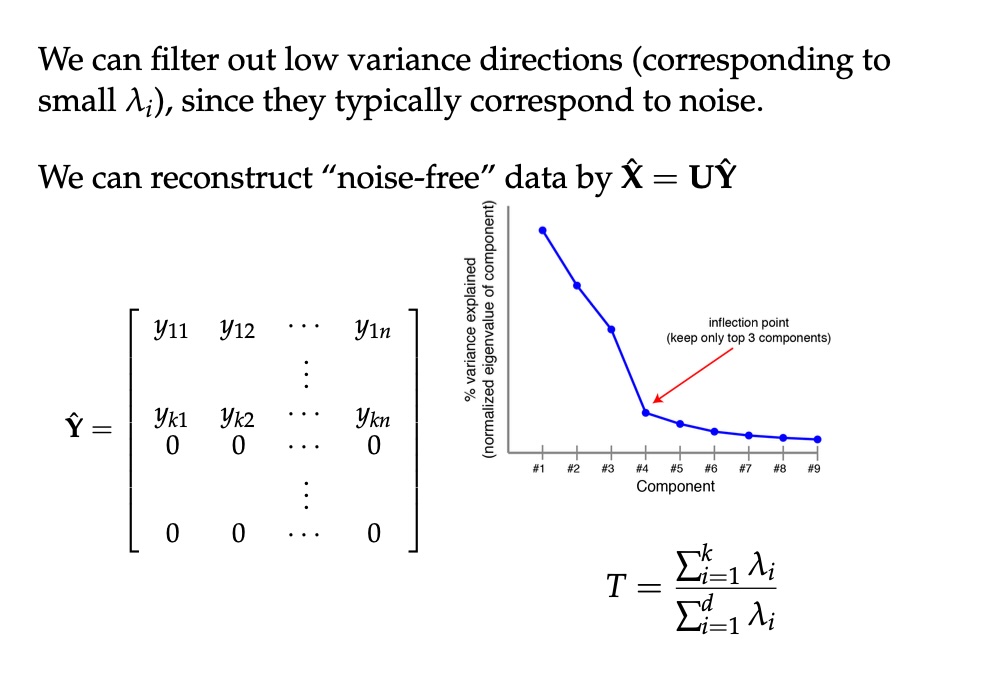

Principal Component Analysis

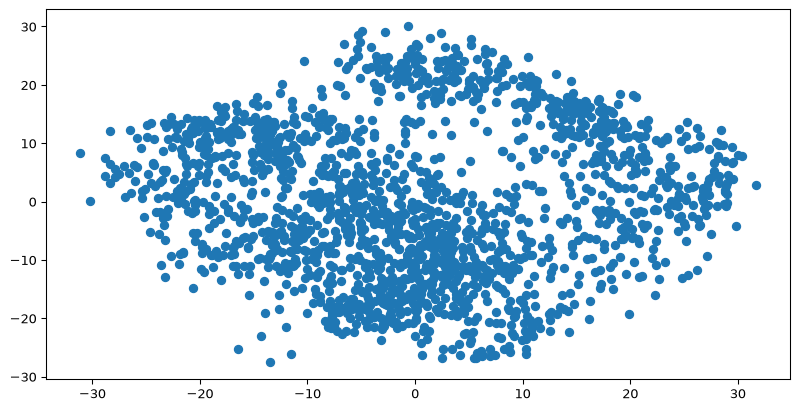

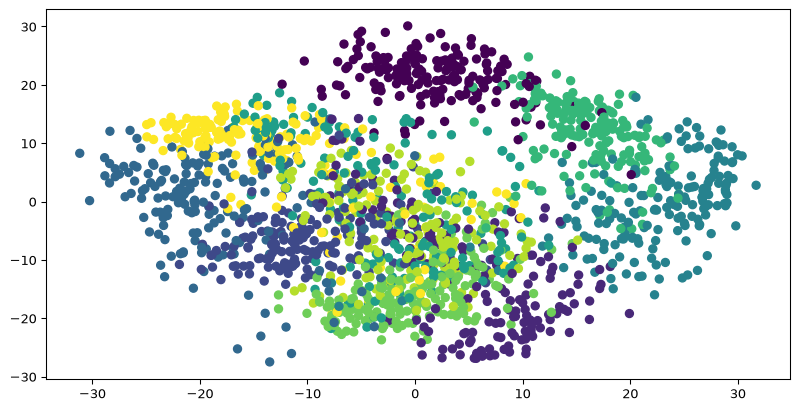

PCA de digits

Escalando

¡La matriz de covarianza puede ser realmente grande!
- \(\Sigma\) es \(n\) por \(n\)
- 10000 features no son poco comunes
- calcular autovectores es lento…
Solución: Singular Value Decomposition (SVD)
- Encuentra los \(k\) autovectores más grandes
- Ampliamente implementado de forma robusta en los principales packages

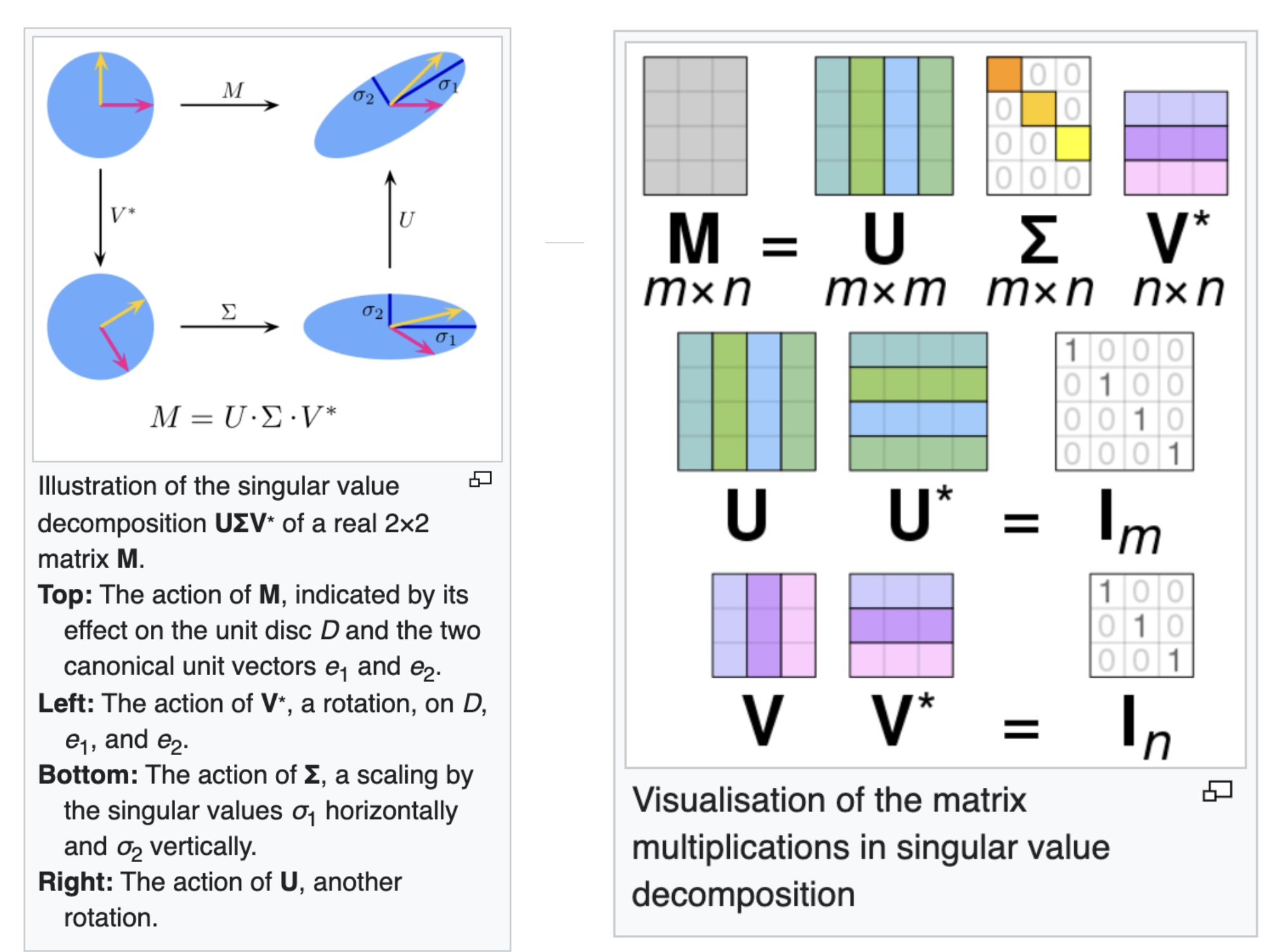

Singular Value Decomposition (SVD)

https://en.wikipedia.org/wiki/Singular_value_decomposition

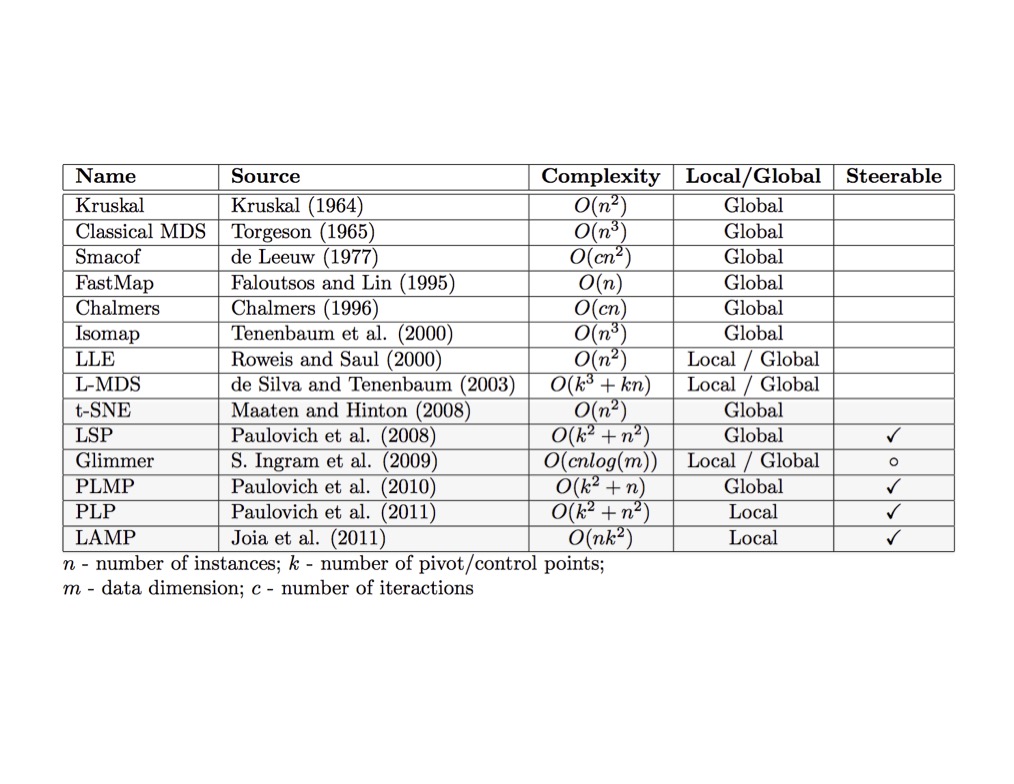

Dimensionality Reduction Techniques

https://en.wikipedia.org/wiki/Dimensionality_reduction
- Principal component analysis (PCA)
- Non-negative matrix factorization (NMF)
- Linear discriminant analysis (LDA)

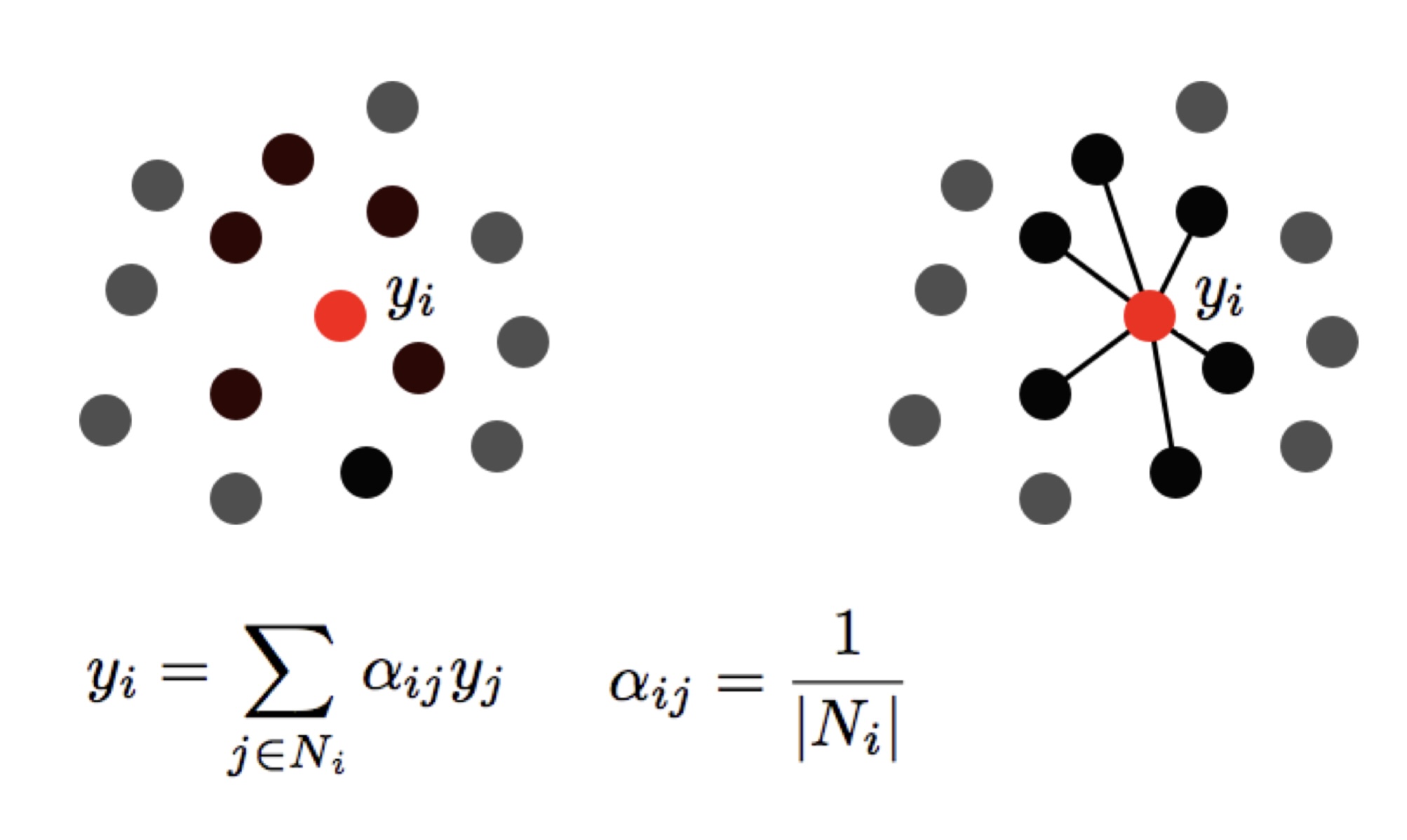

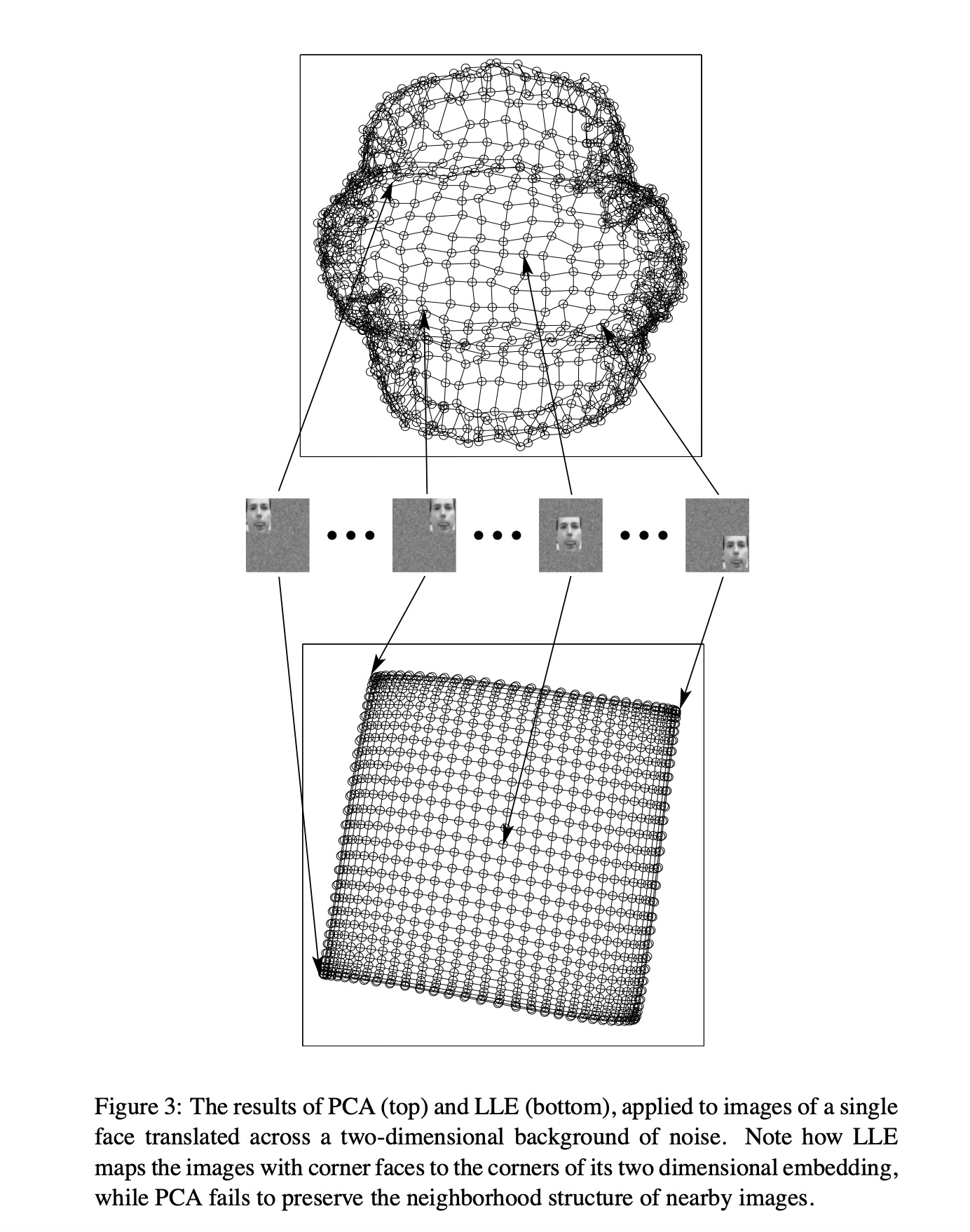

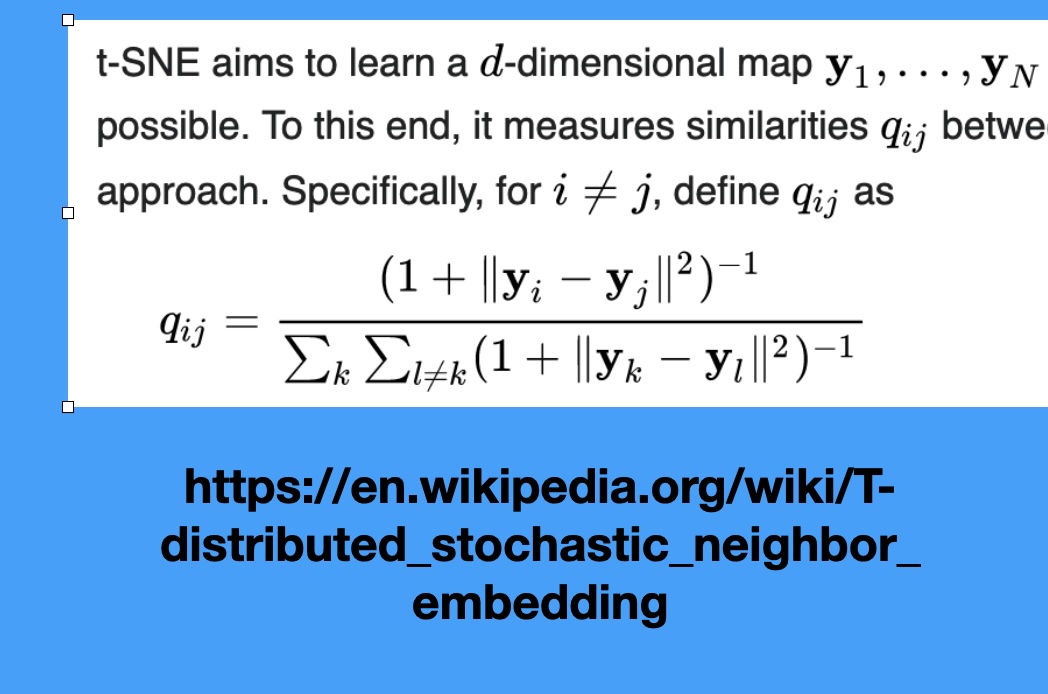

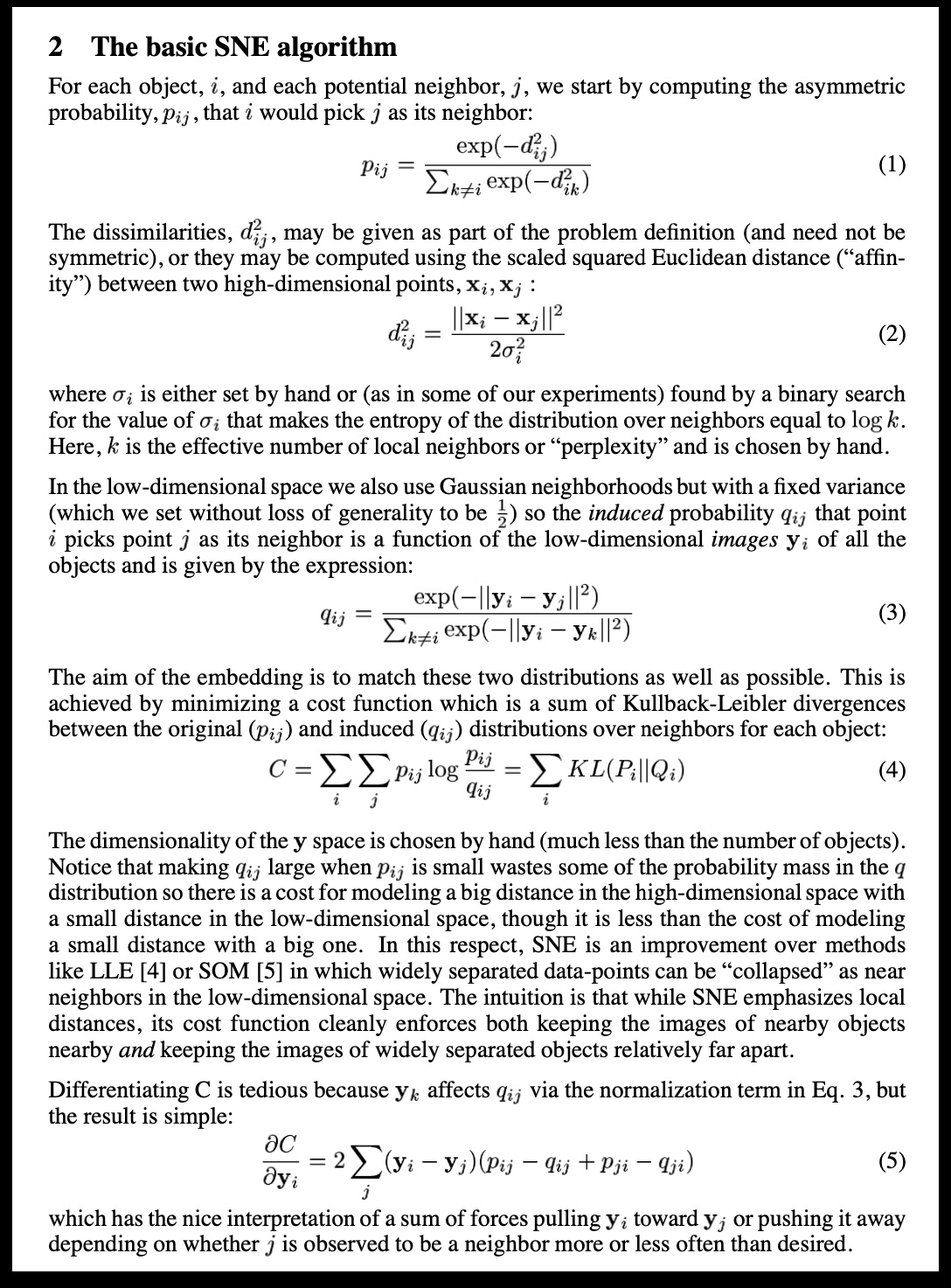

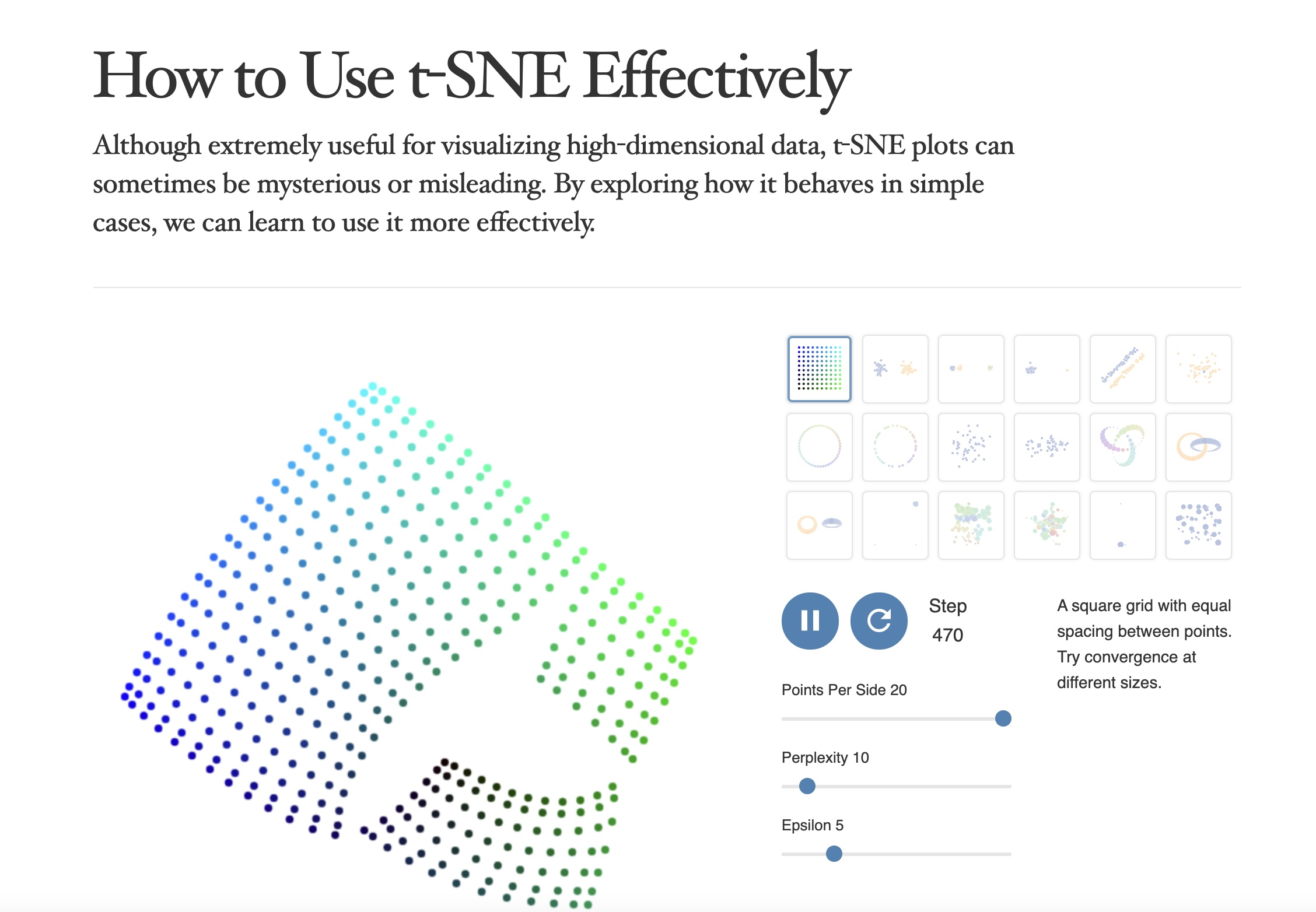

- t-SNE

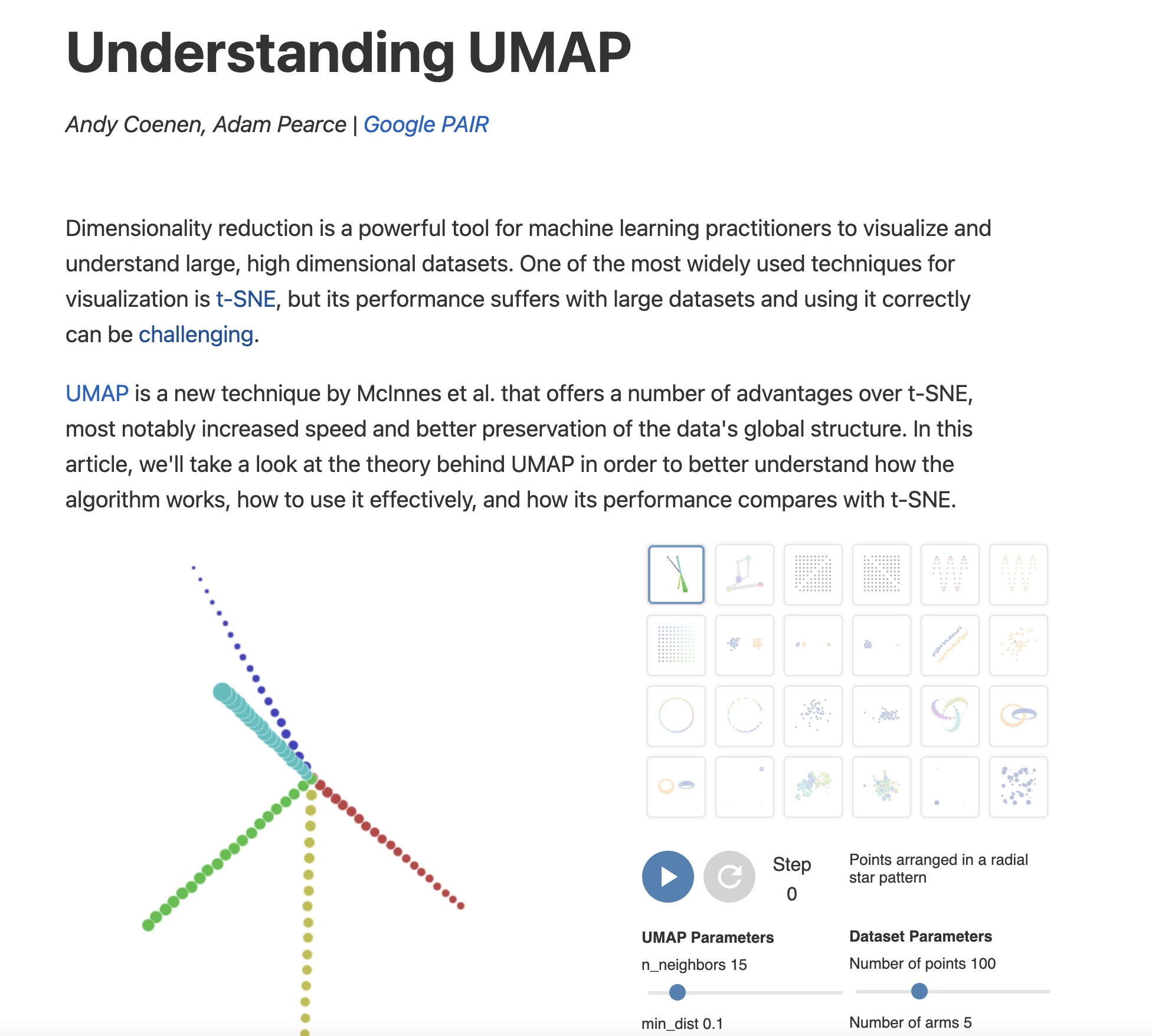

- UMAP
- muchas otras
